Самодельная вибротрамбовка из перфоратора, от Дмитрия Довженко (DODG)

Так случается в жизни, что рано или поздно каждый из нас сталкивается со строительной тематикой, то ли это дачные вопросы, то ли ремонт в доме или квартире.

Одно из направлений ремонта — это бетонные работы (различные стяжки, отмостки, ступени и т.п.)

Многие знают, что для качественной заливки бетона, требуется его уплотнение в процессе заливки. Для этого существуют профессиональные устройства для работы с бетоном. Это различные виборорейки, виброплиты, трамбовки и прочие приспособления.

Но, не всегда есть возможность их применения в виду отсутствия или малых объемов работы. Тем не менее вопрос уплотнения не снимается и его необходимо решать, либо вручную, либо...

В этой статье хочу поделиться опытом решения подобной задачи.

Спасибо, что идеи приходят вовремя!

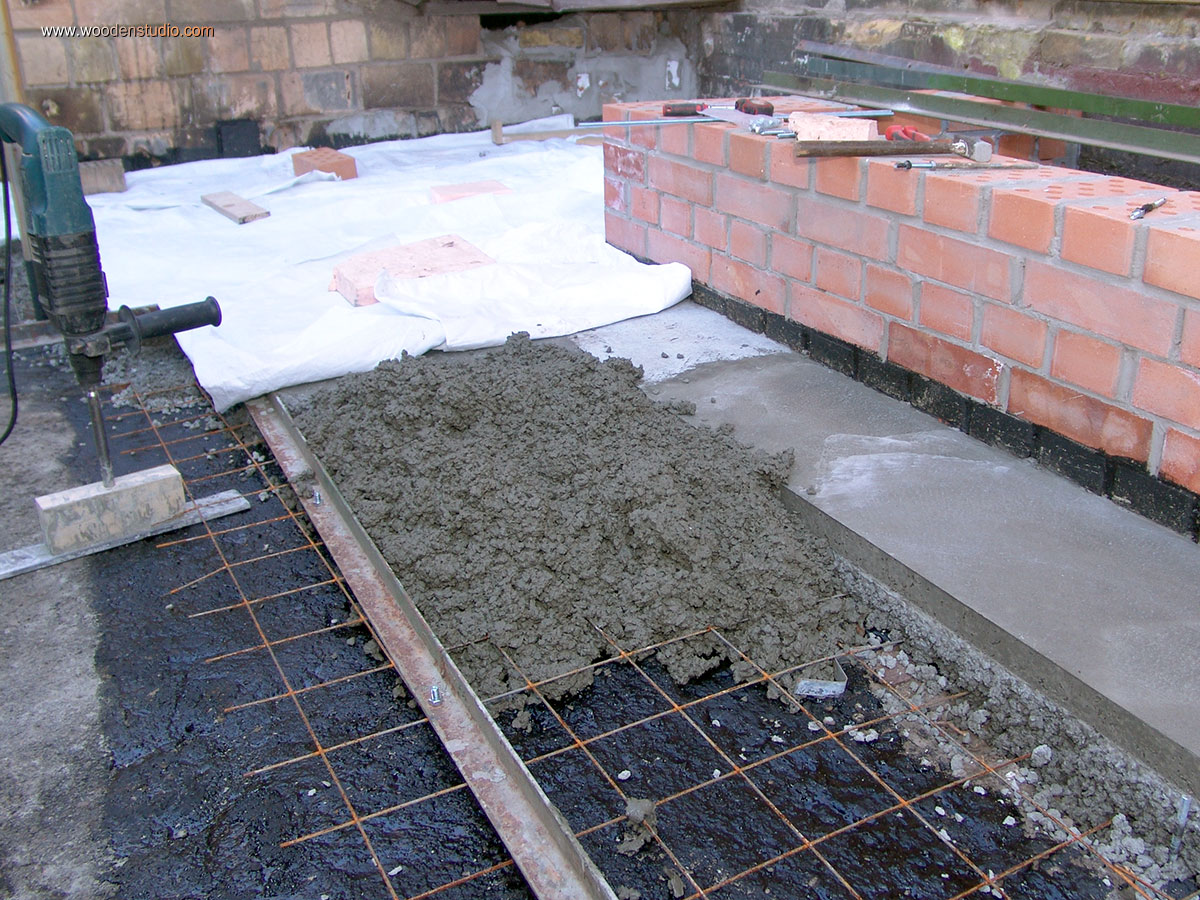

Предстояло забетонировать небольшую площадь. Важно было соблюдать правильные пропорции компонентов бетона и технологию его заливки. Для трамбовки готовой смеси решил применить обычный перфоратор и трамбовочную насадку.

Собственно о самой надсадке пойдет речь. Для ее изготовления понадобилось обычное плоское зубило для перфоратора, фрагмент металлической пластины, деревянный брусок из твердой древесины (в моем случае ясень) и несколько шурупов.

Изначально в качестве металлической пластины решил использовать уголок 63x63 мм. Забегая вперед, скажу, что позже от уголка отказался и заменил его на плоскую пластину. Соответственно переделал брусок, но сам принцип крепления оставил прежним.

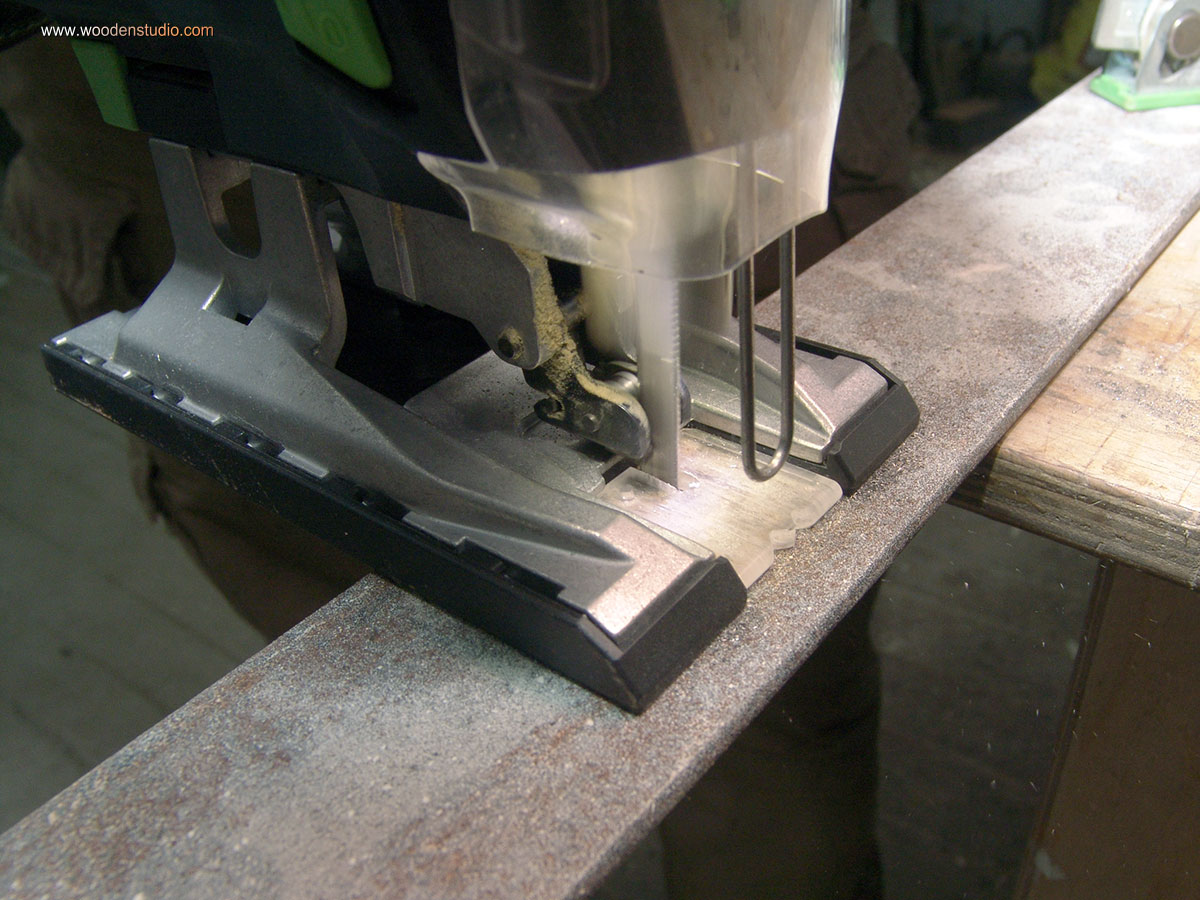

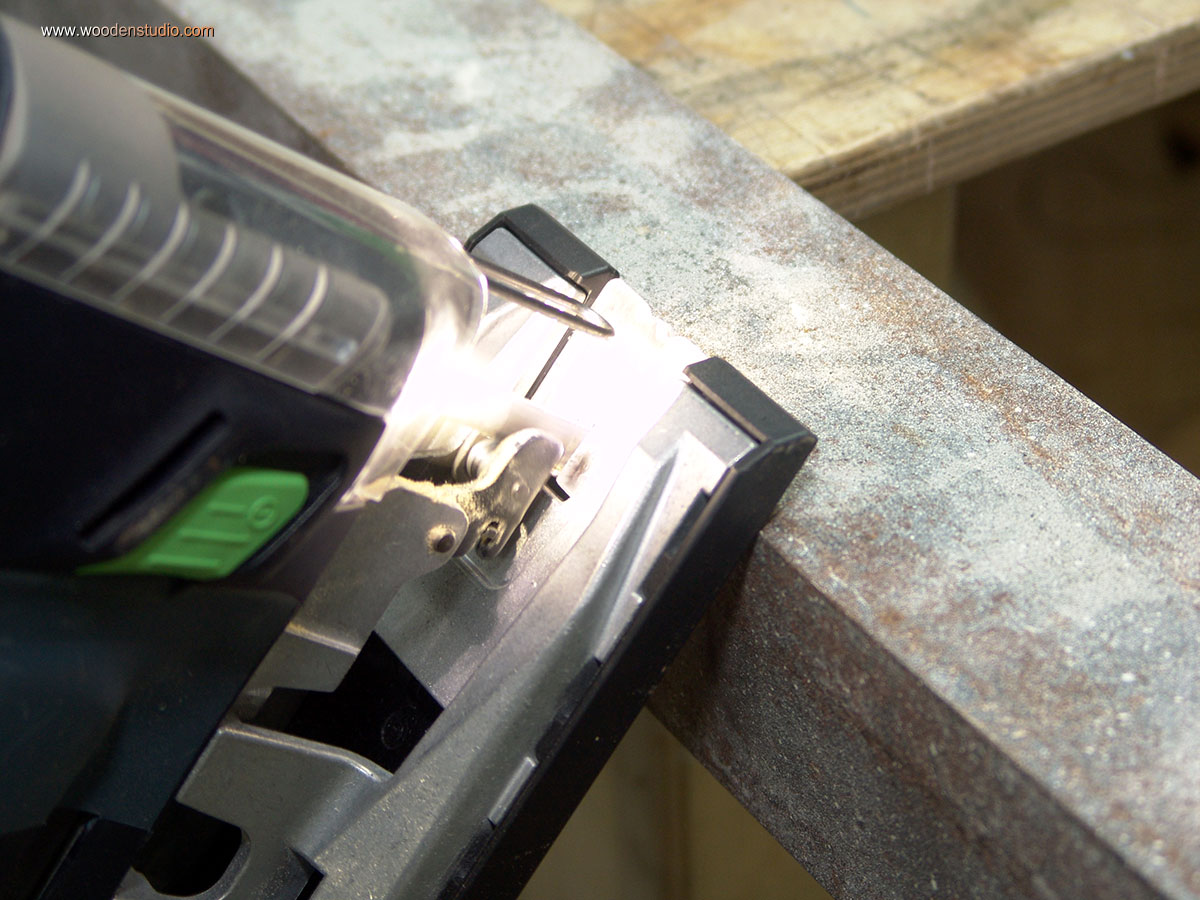

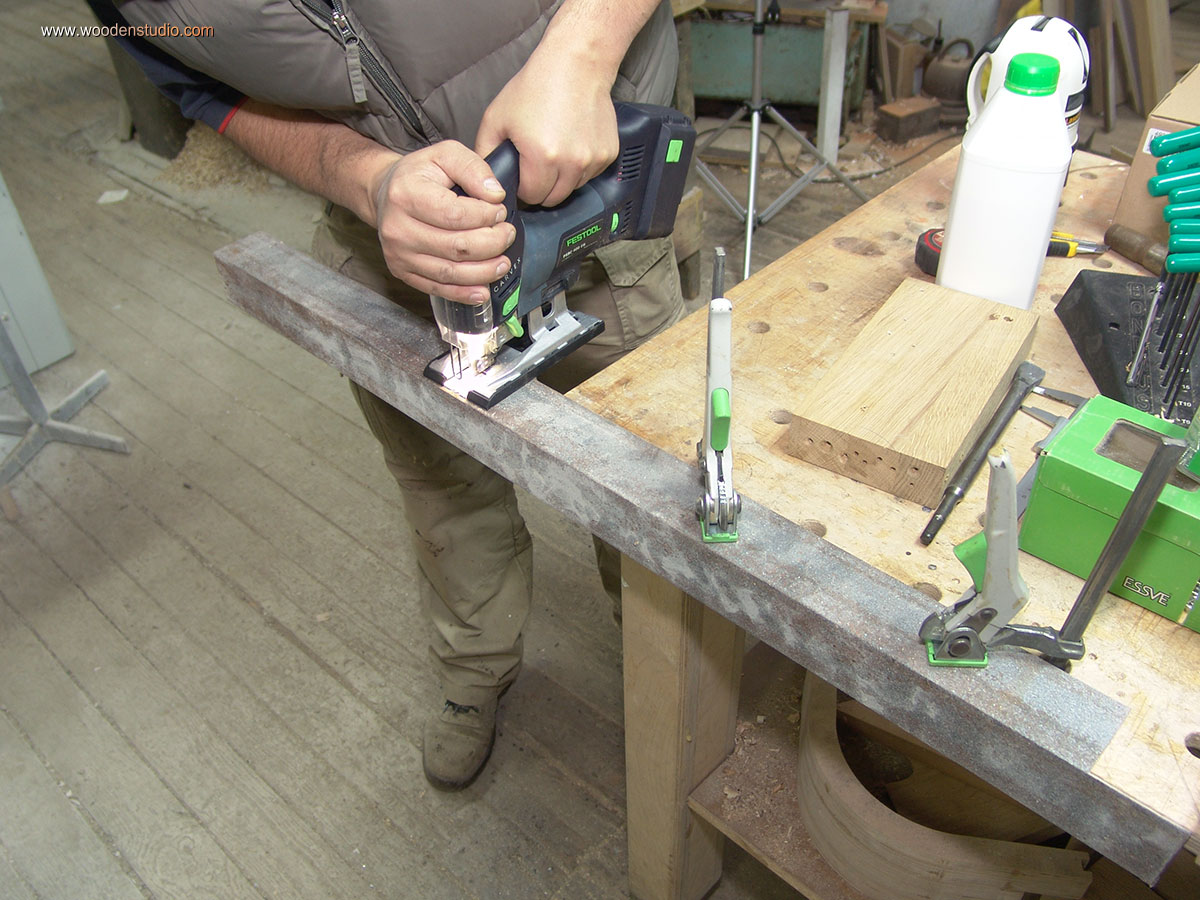

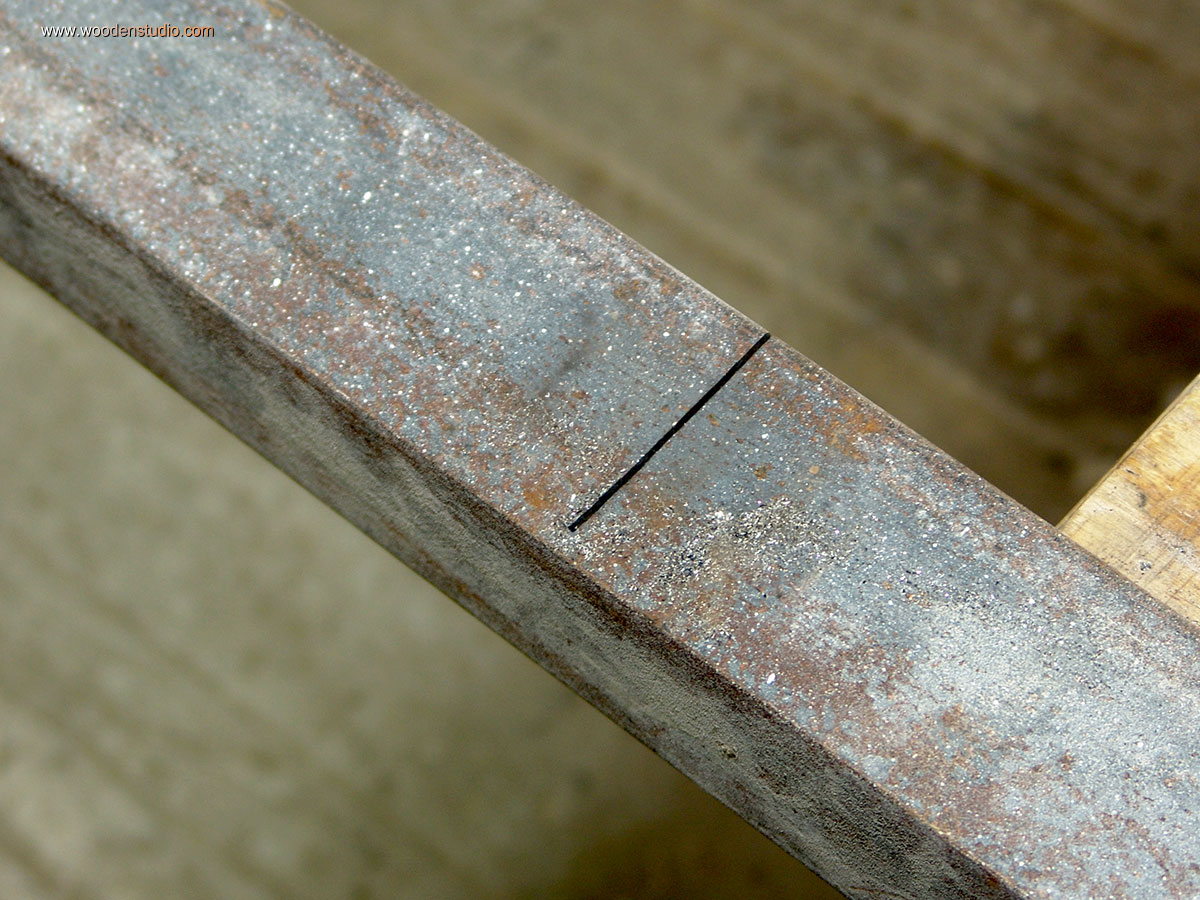

Уголок резал обычным лобзиком и пилочкой по металлу. Здесь отключаем маятниковый ход, либо ставим на I-е положение. Скорость минимальная.

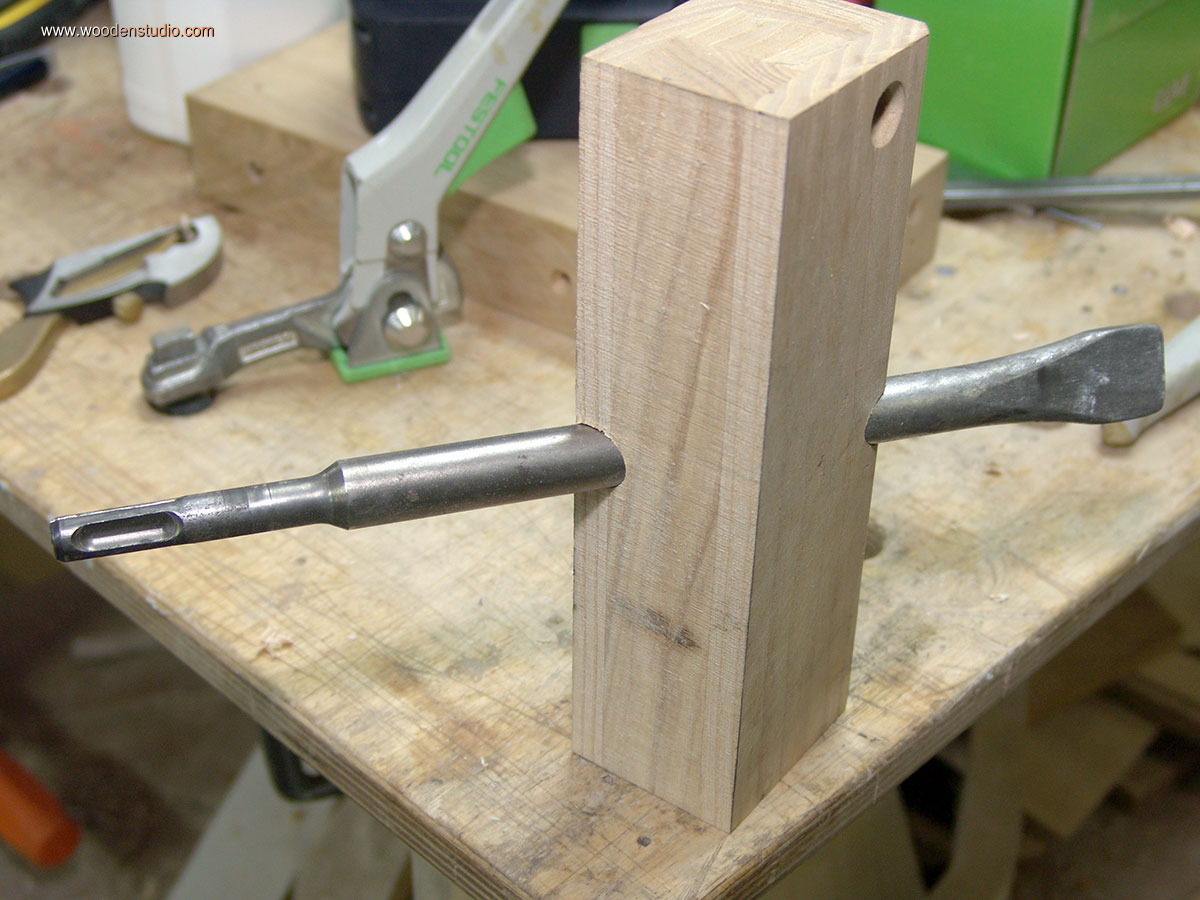

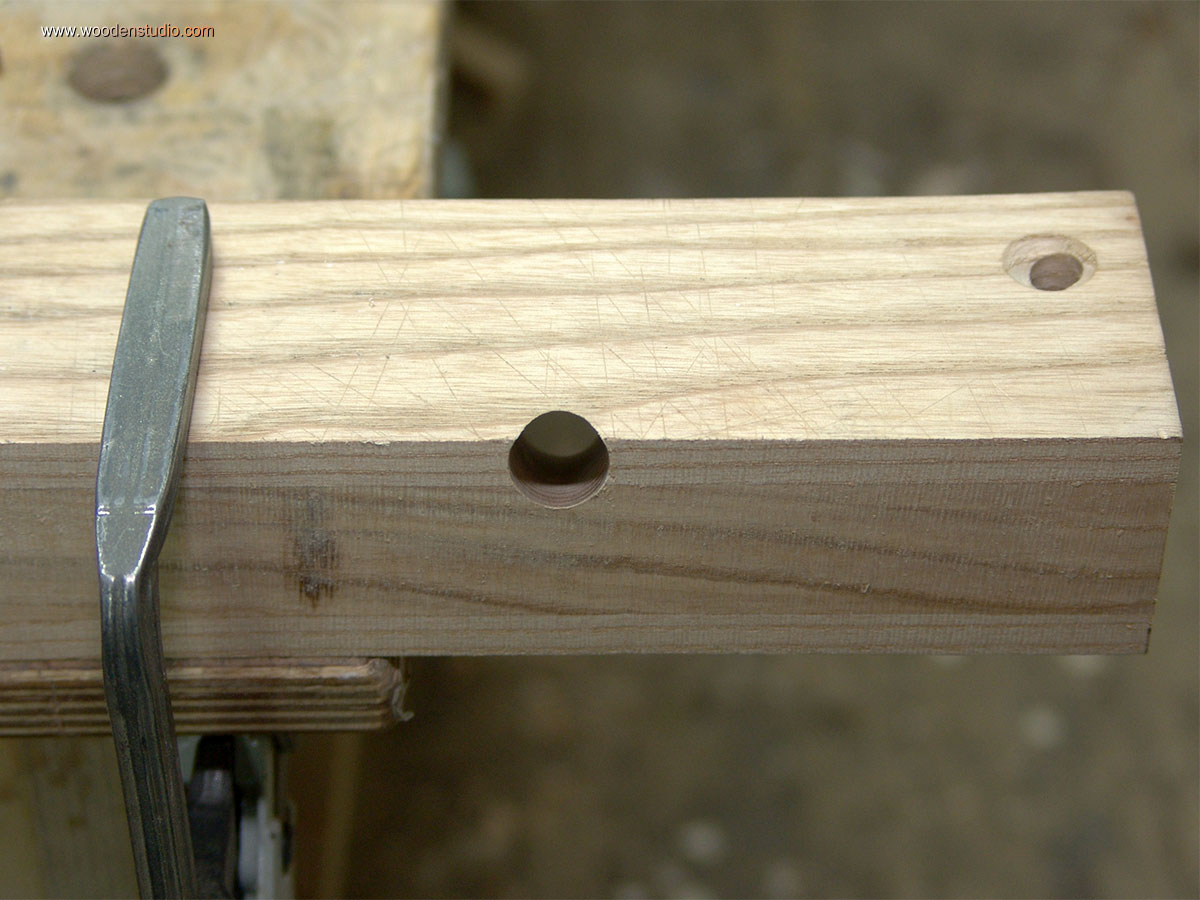

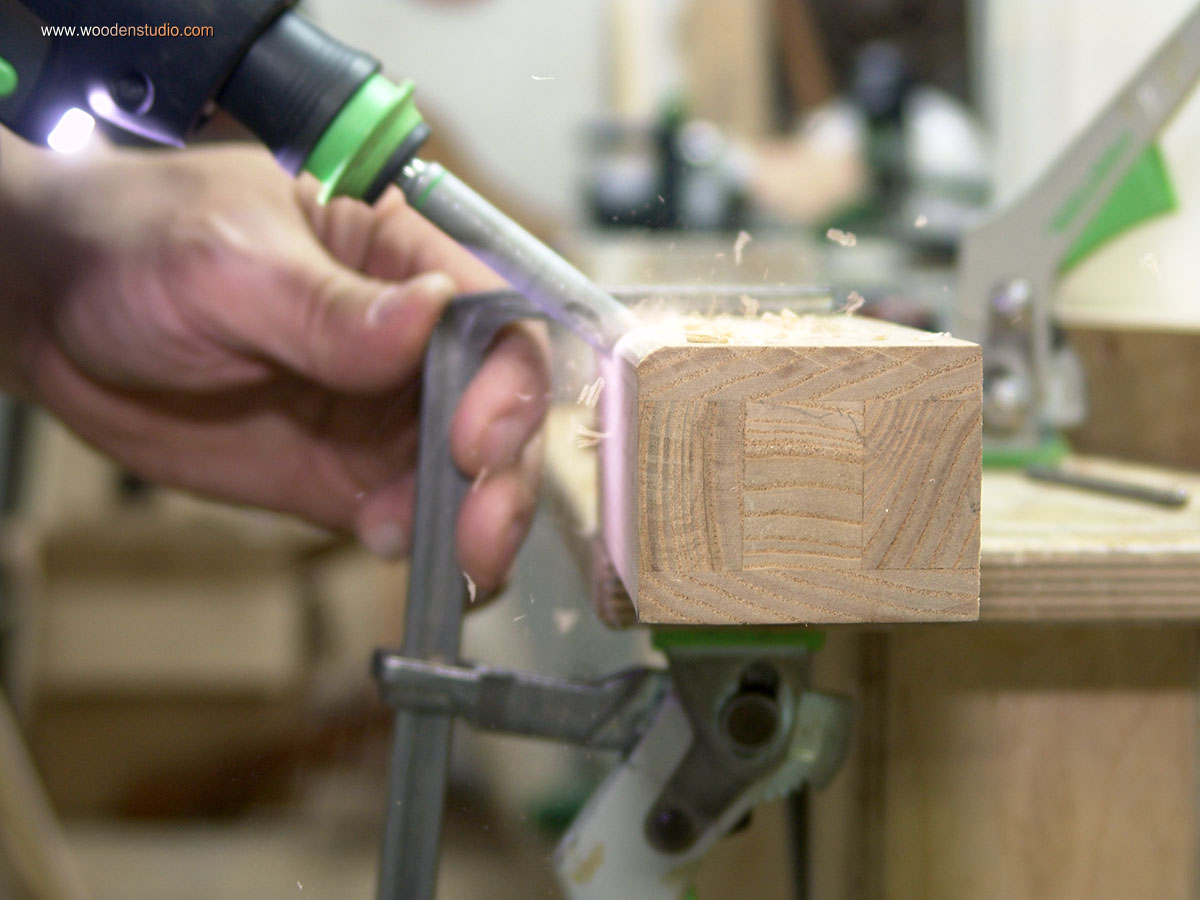

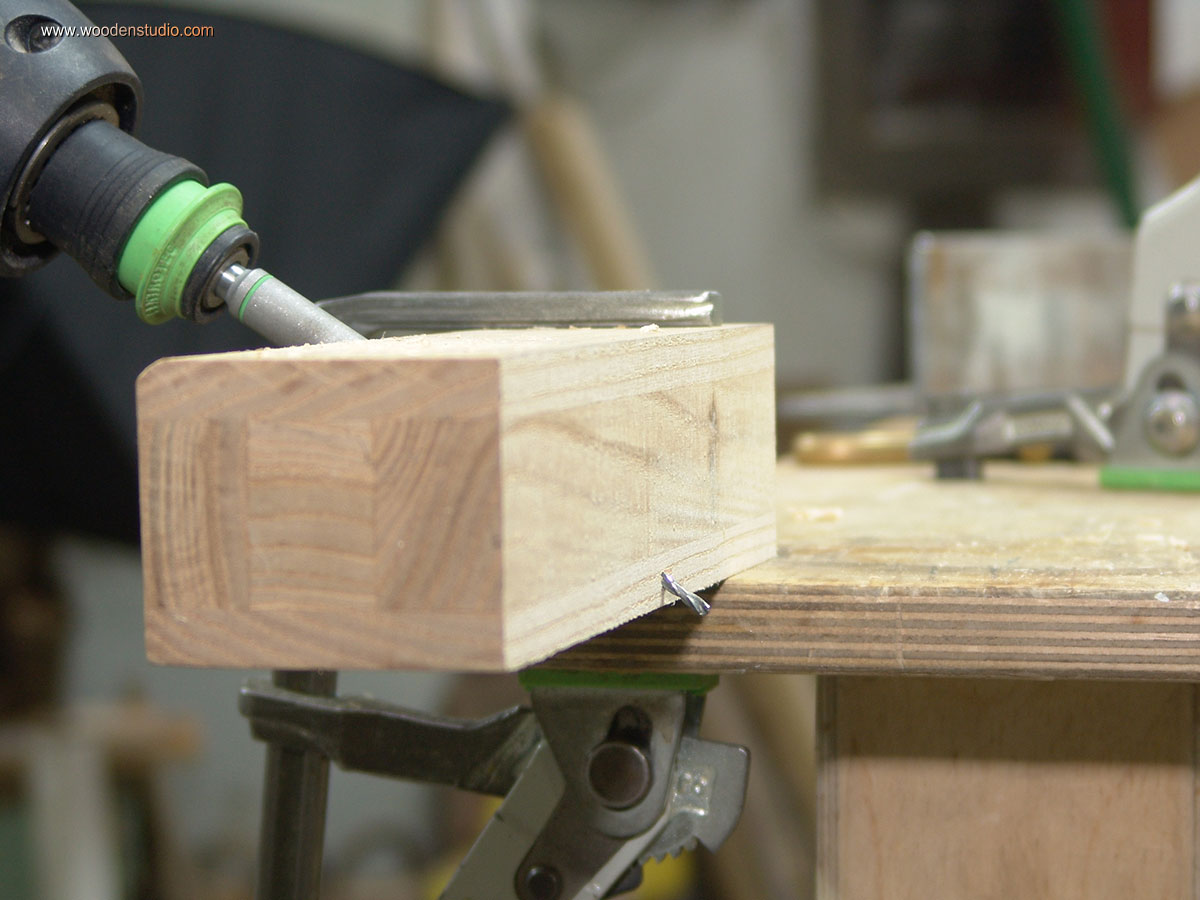

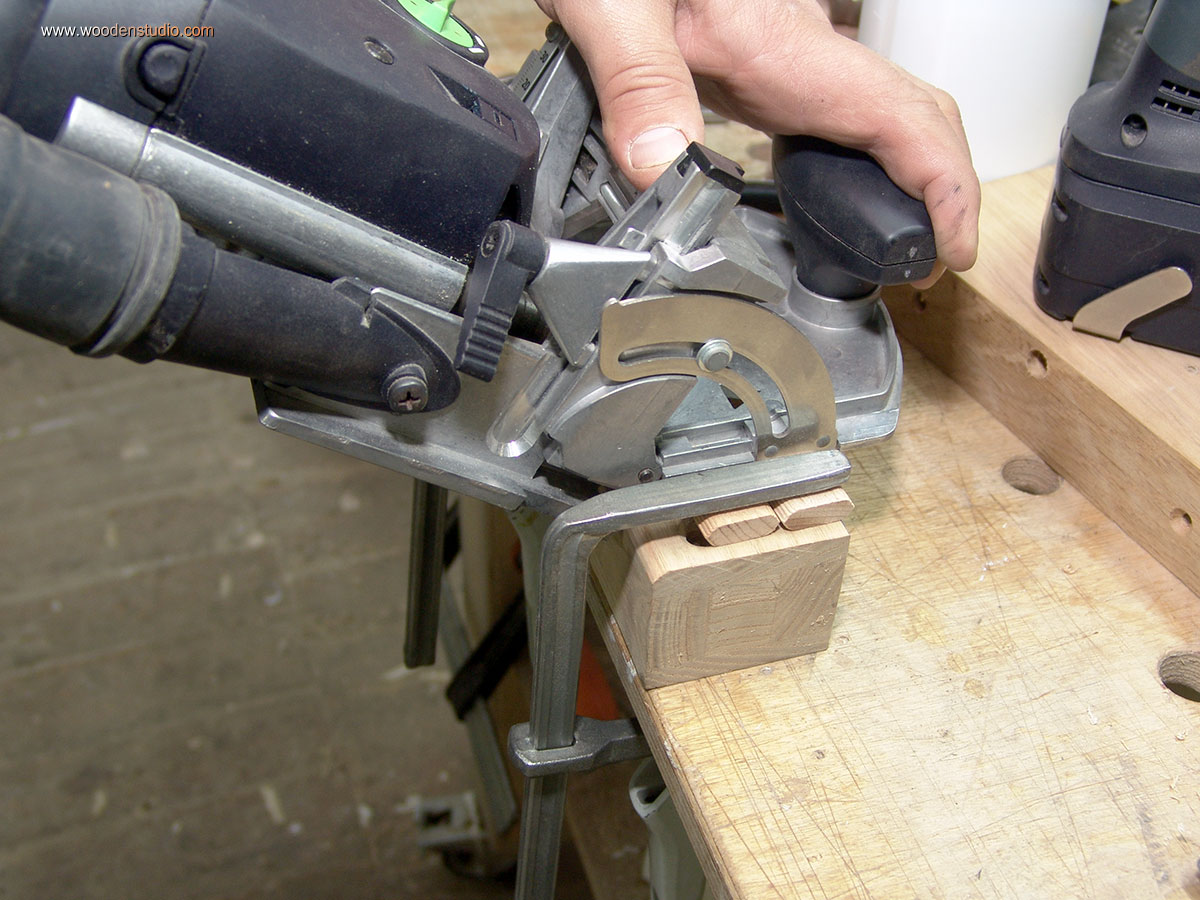

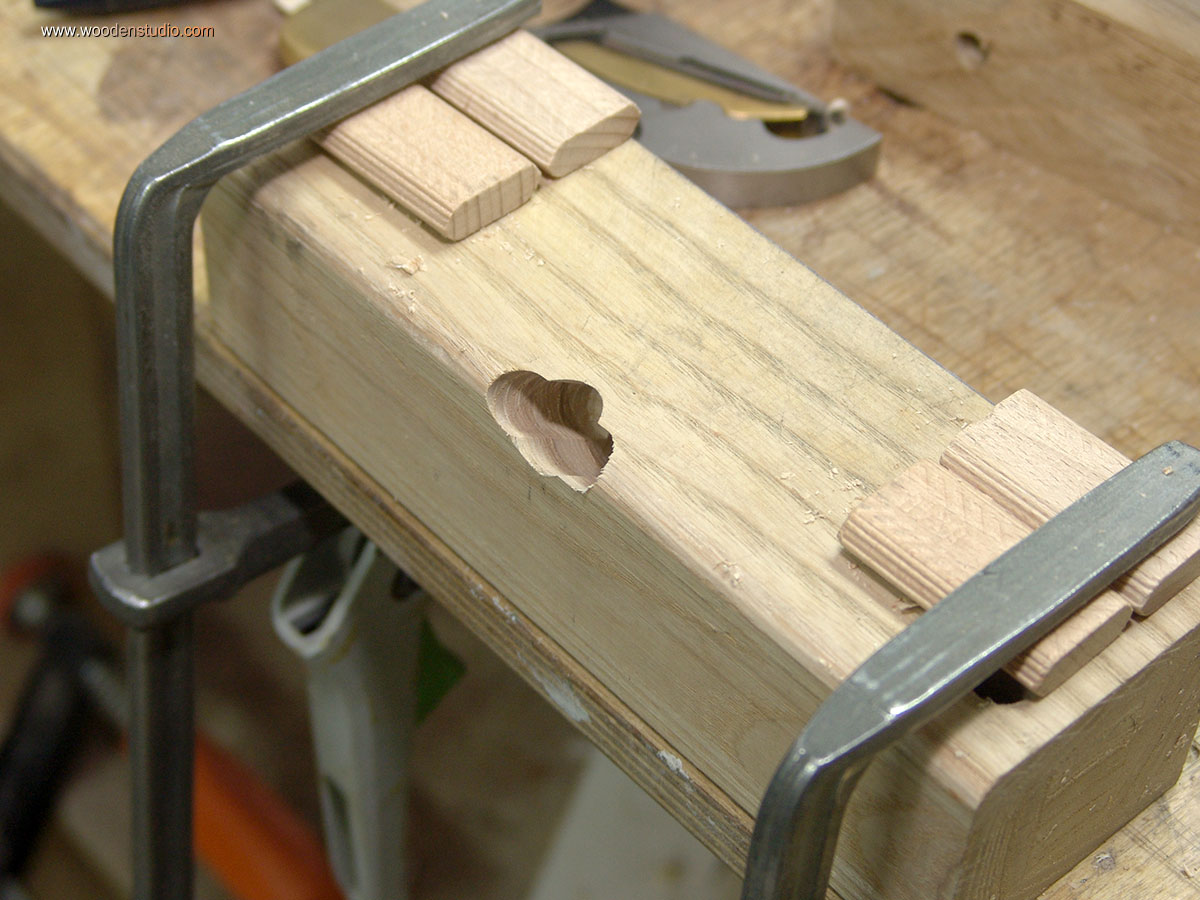

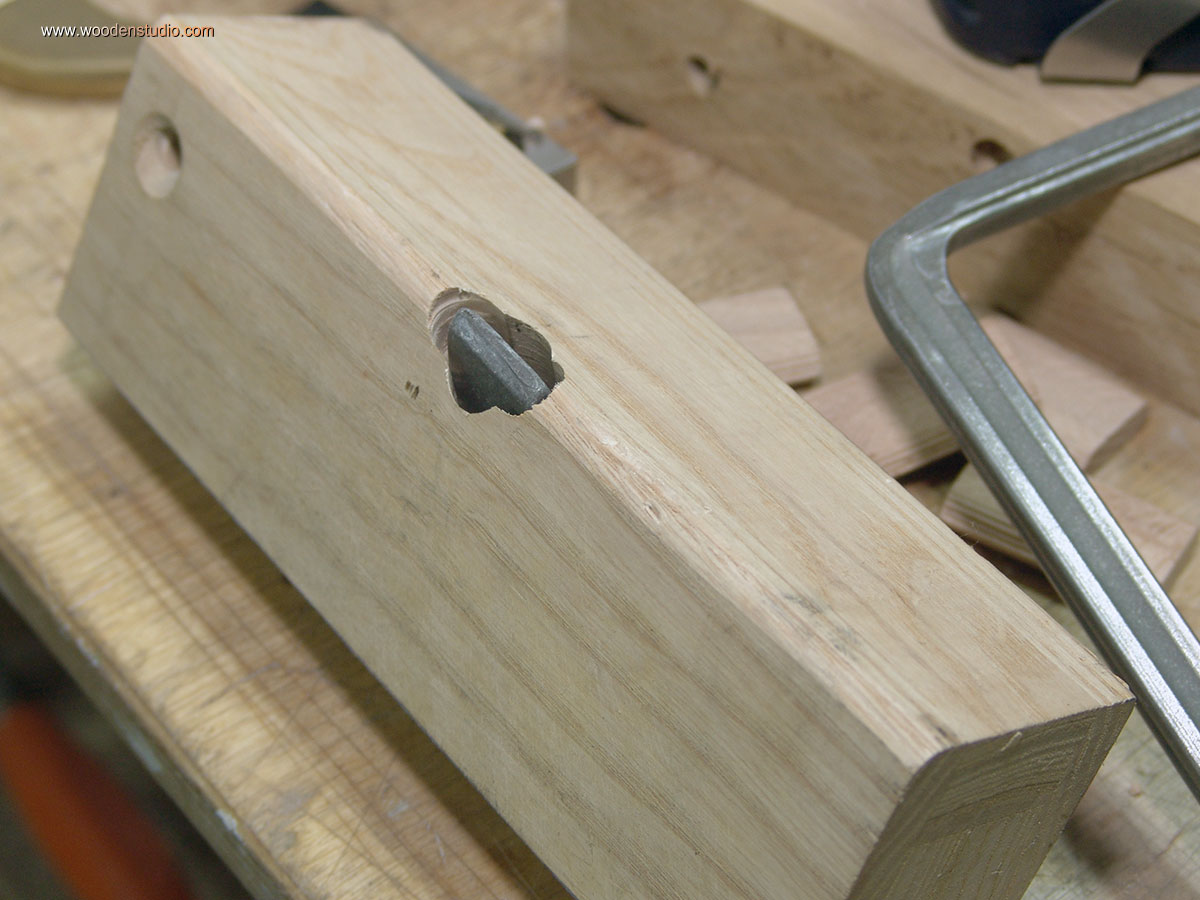

Затем сверлом Форстнера (с осью в виде спирального сверла) просверливаю брусок по диагонали. Сверление произвожу с двух сторон. Диаметр сверла немного больше диаметра корпуса зубила. Теперь необходимо расширить часть отверстия для плоской части зубила. Для этого фрезерую паз пазово-дюбельным фрезером Domino XL DF 700 EQ Domino DF 500 Q. Глубина паза подбирается по зубилу.

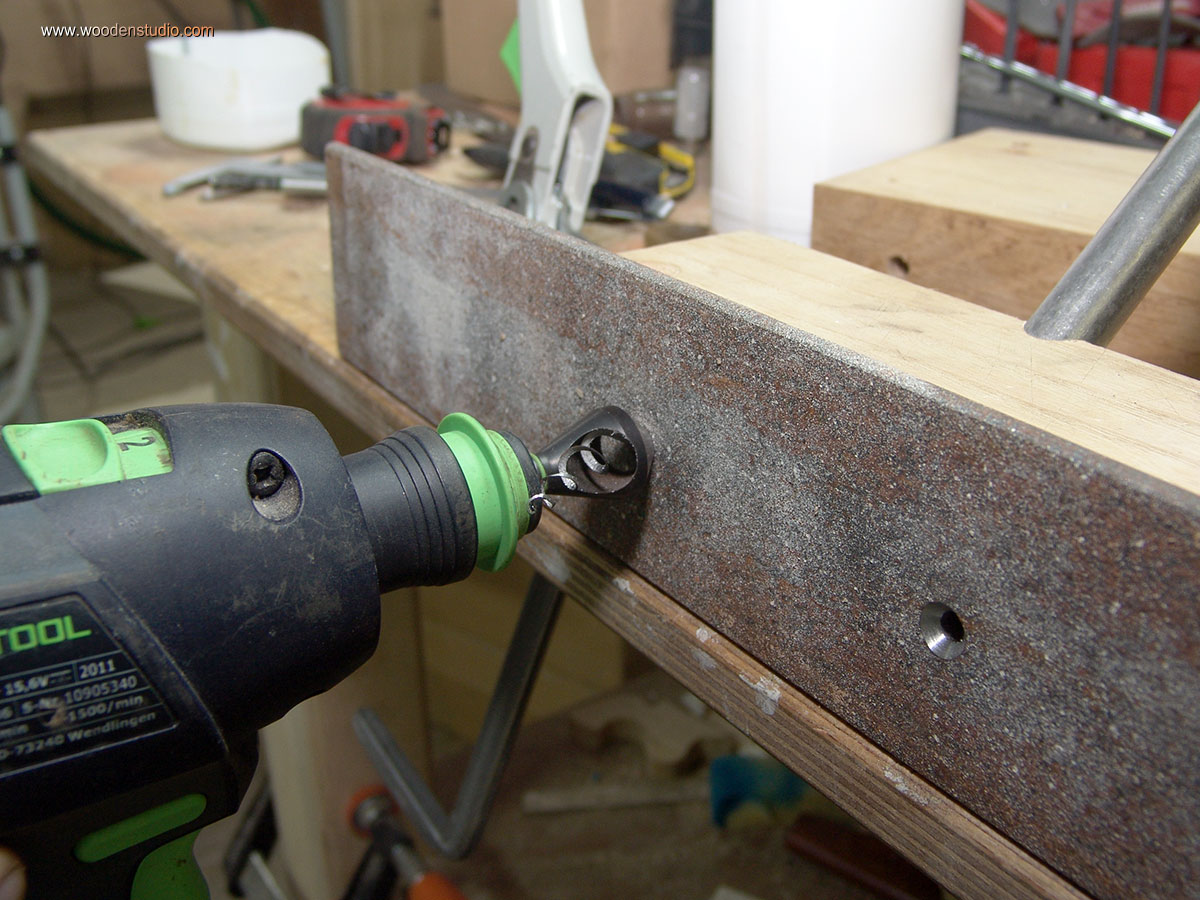

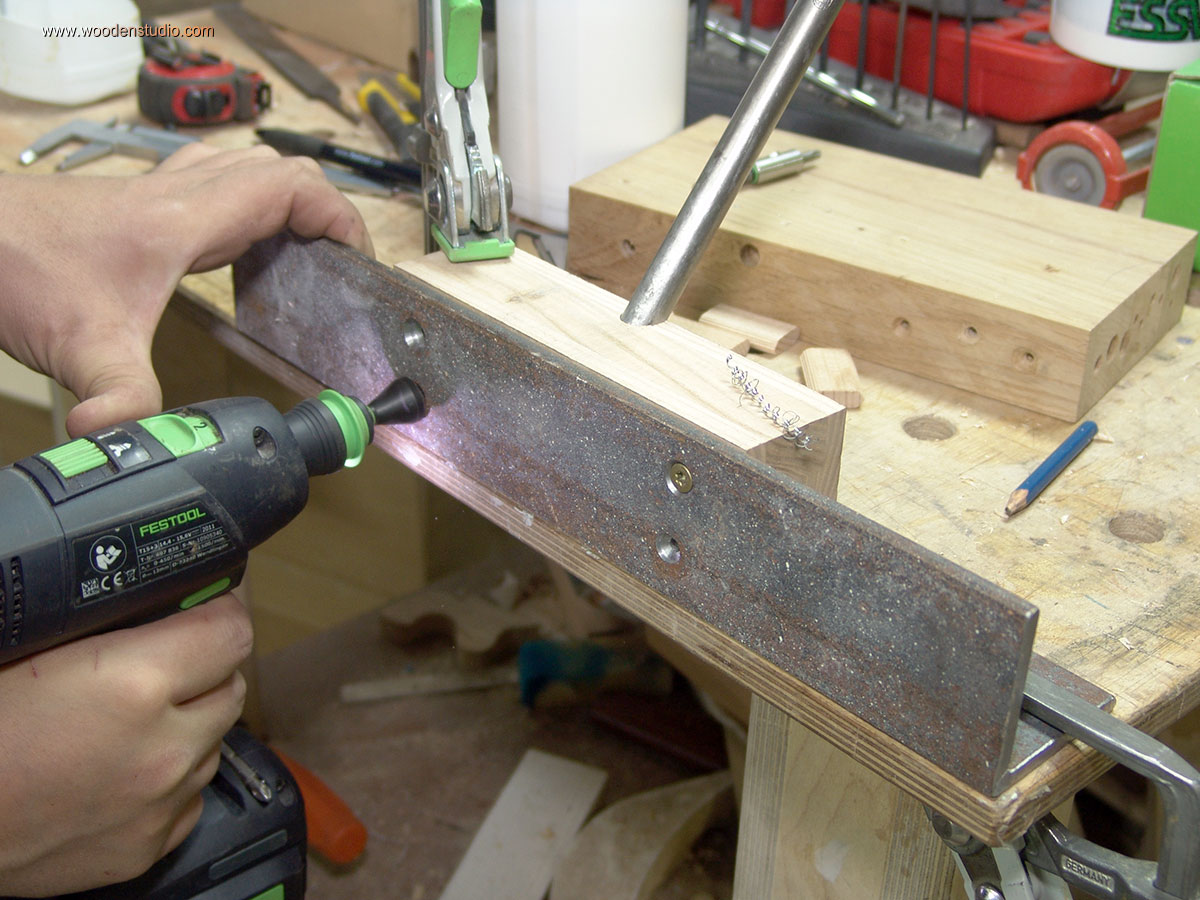

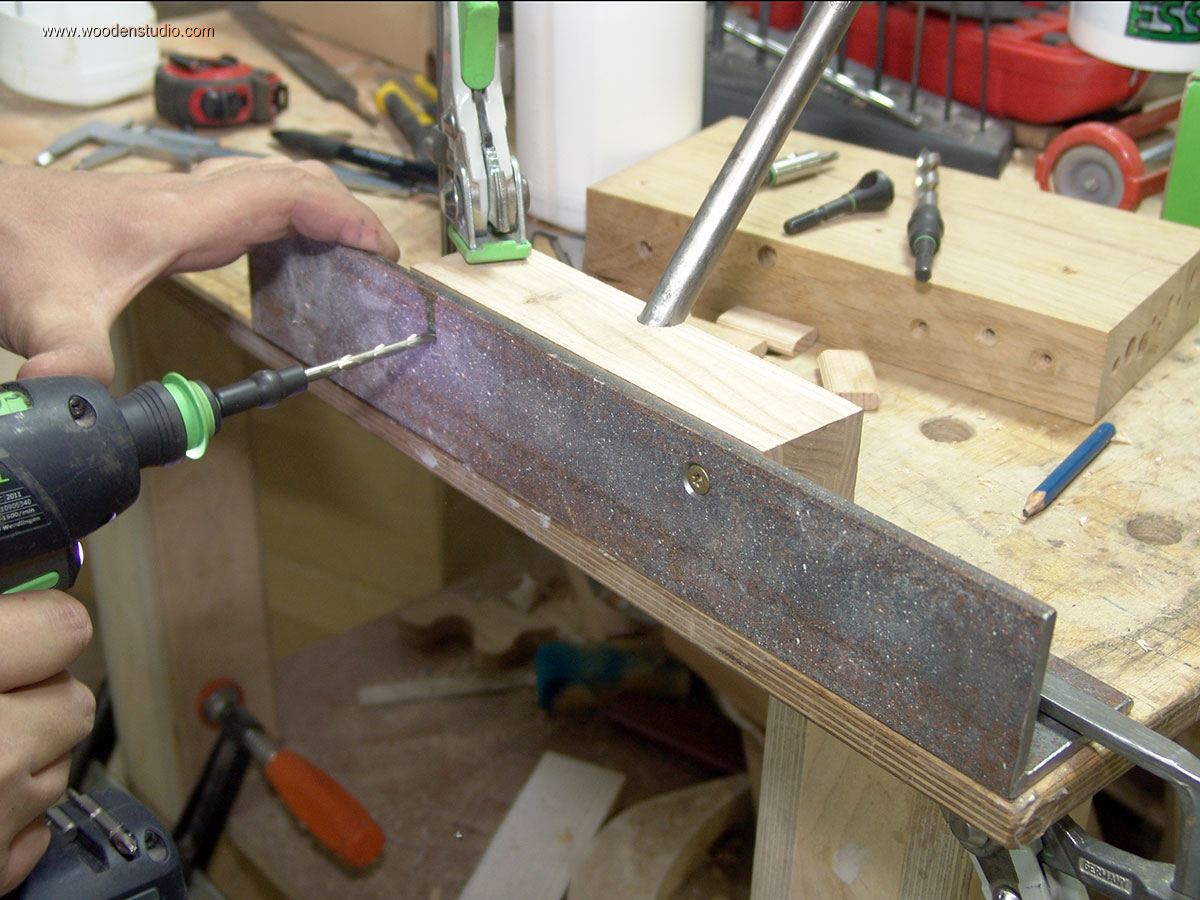

Все готово к креплению маталлического уголка к бруску. Здесь все просто - засверливаем отверстие в  металле. Зенкером с поперечным отверстием (QLS D 5-15 CE 492521) снимаем фаску под головку шурупа, вкручиваем шуруп. В древесине так же желательно сделать предварительную засверловку.

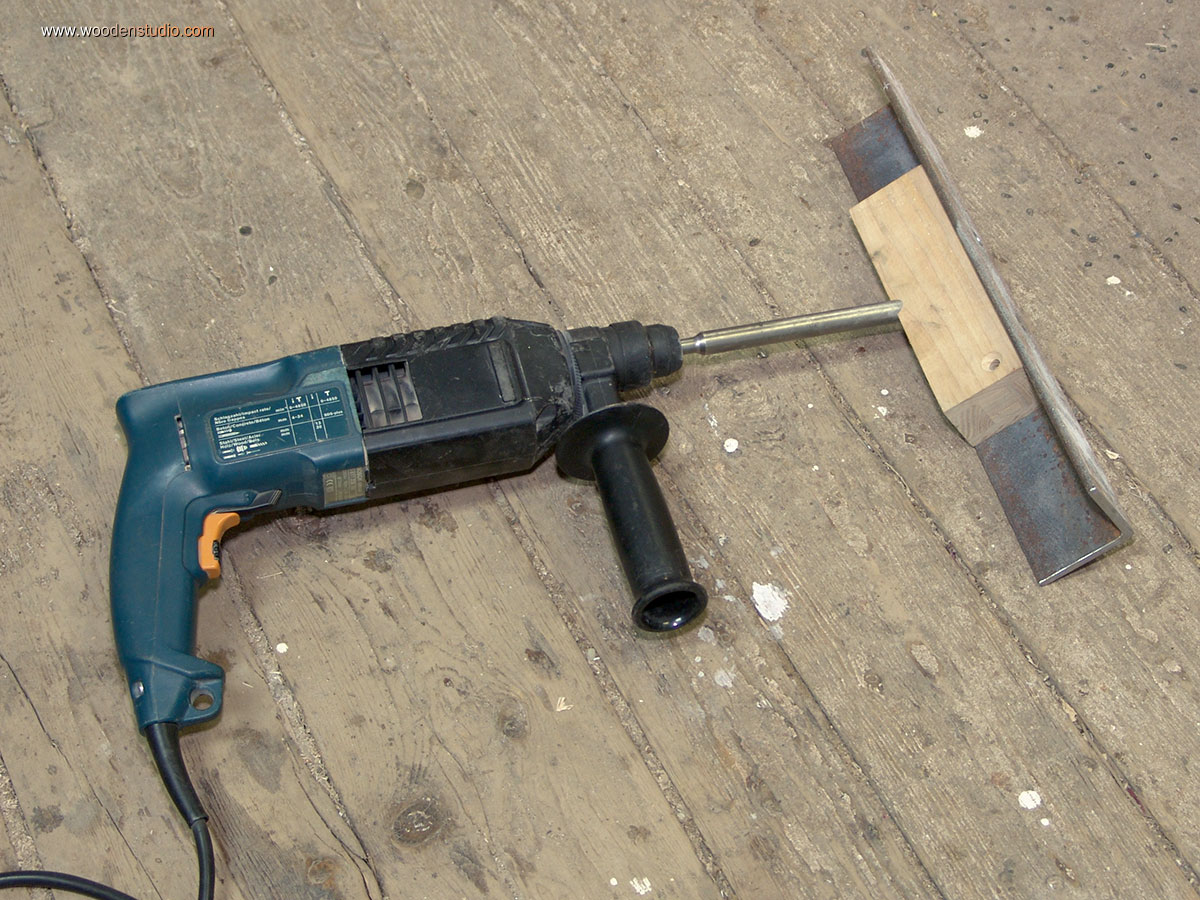

Трамбовочная насадка готова, пора проводить испытания!

В результате тестирования, пришел к выводу, что уголок не лучшее решение. При работе такой насадкой необходимо перфоратор держать бод большим углом к поверхности и сила удара приходится не вниз, а в сторону. Насадка хорошо передвигается, но менее эффективно трамбует.

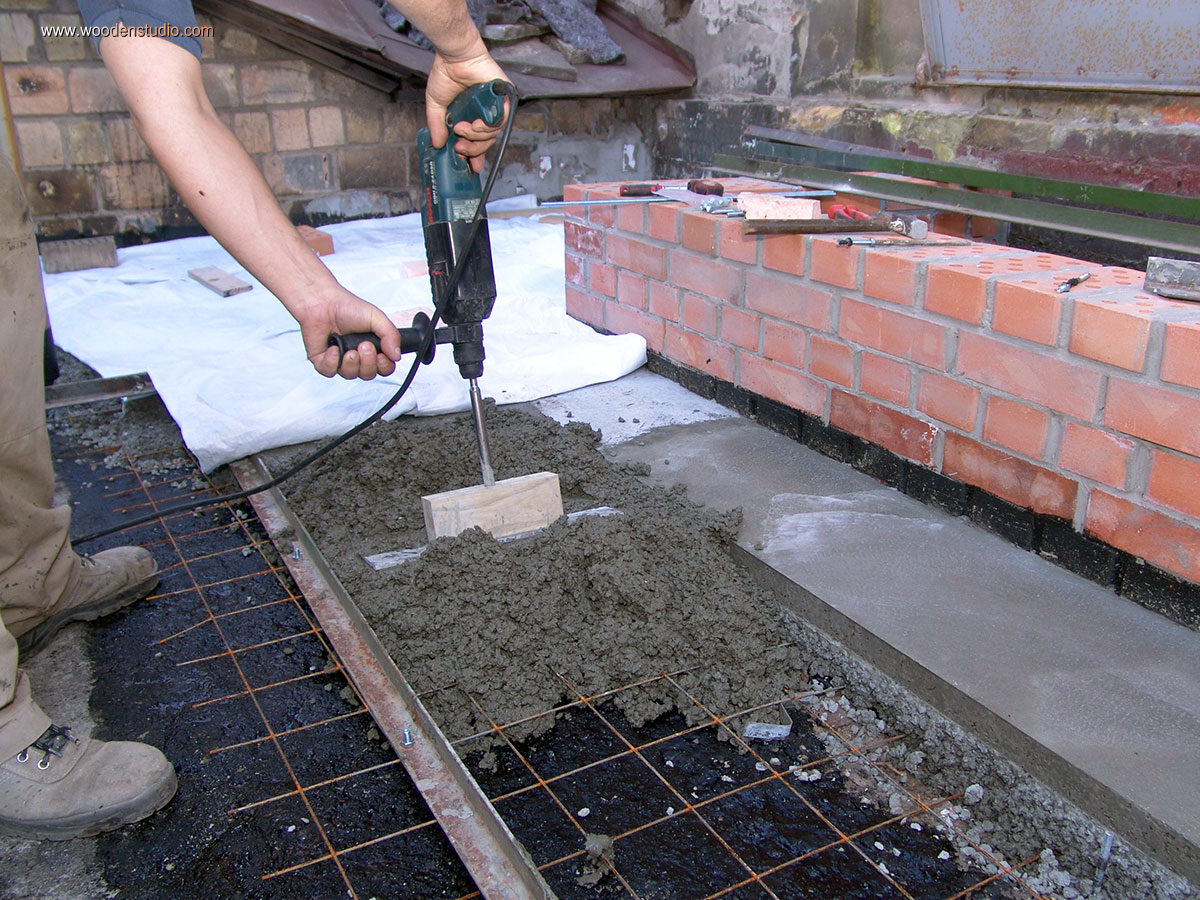

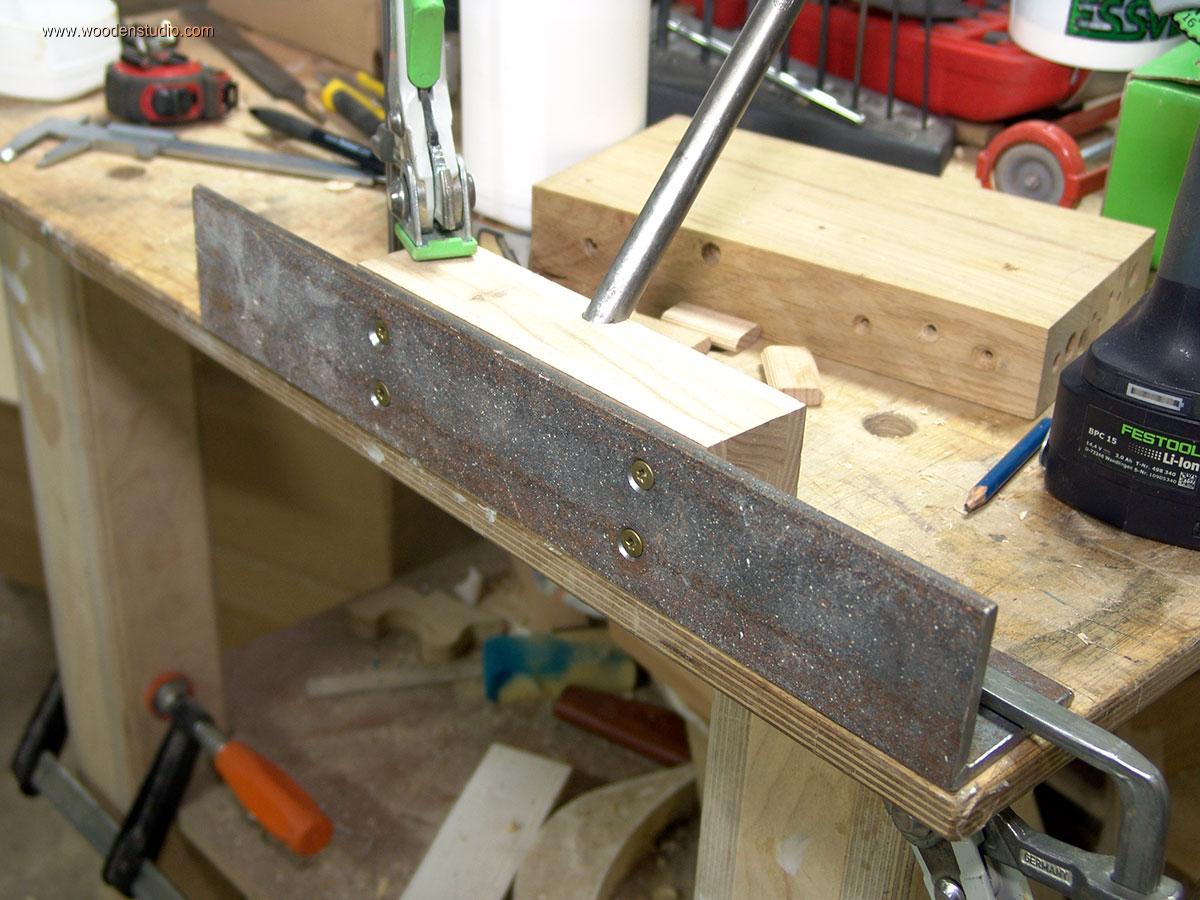

В итоге просверлил другой брусок и прикрепил к нему плоскую пластину. Теперь все стало значительно удобней. При работе удар идет вниз, а небольшой наклон позволяет легко передвигать насадку по поверхности. Один минус - все знают, что я трамбую бетон. Звук это выдает. Работать гораздо комфортнее в наушниках!

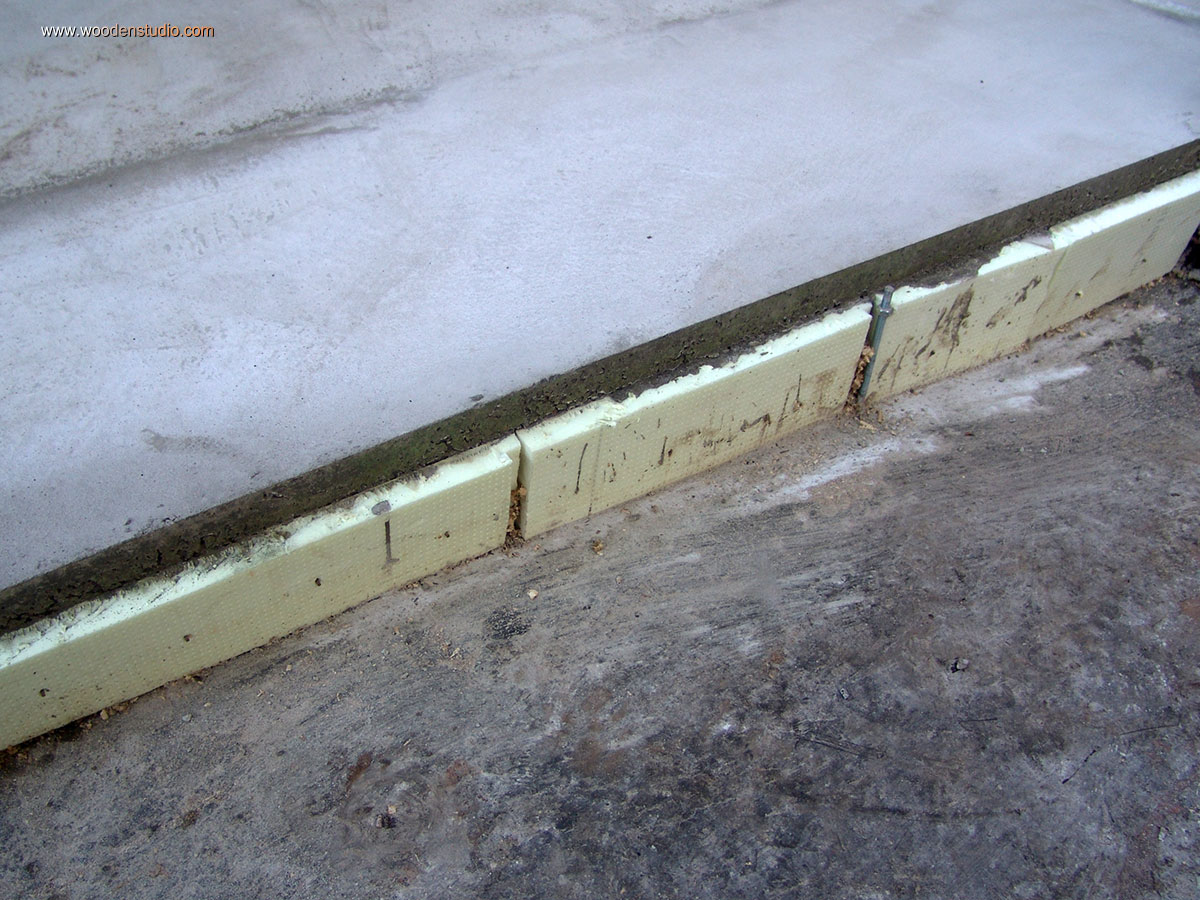

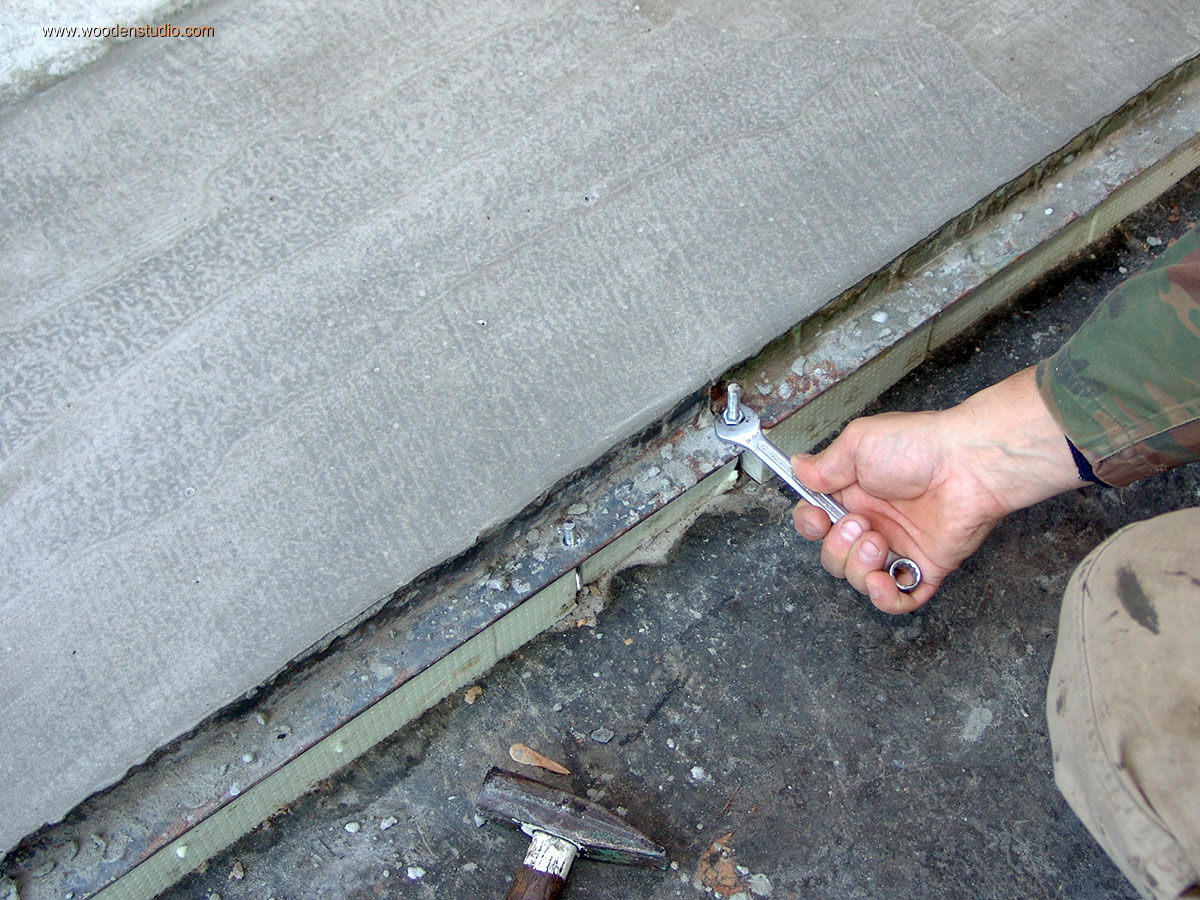

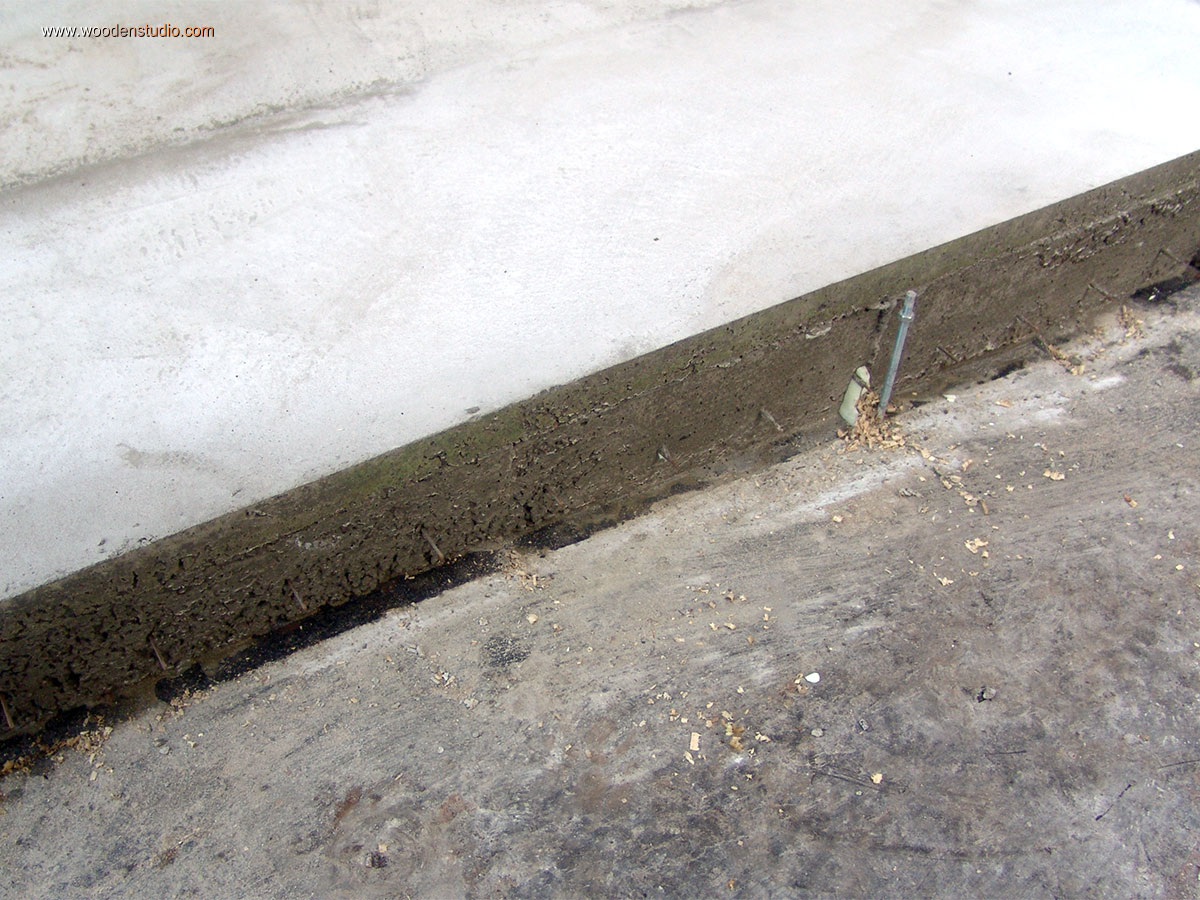

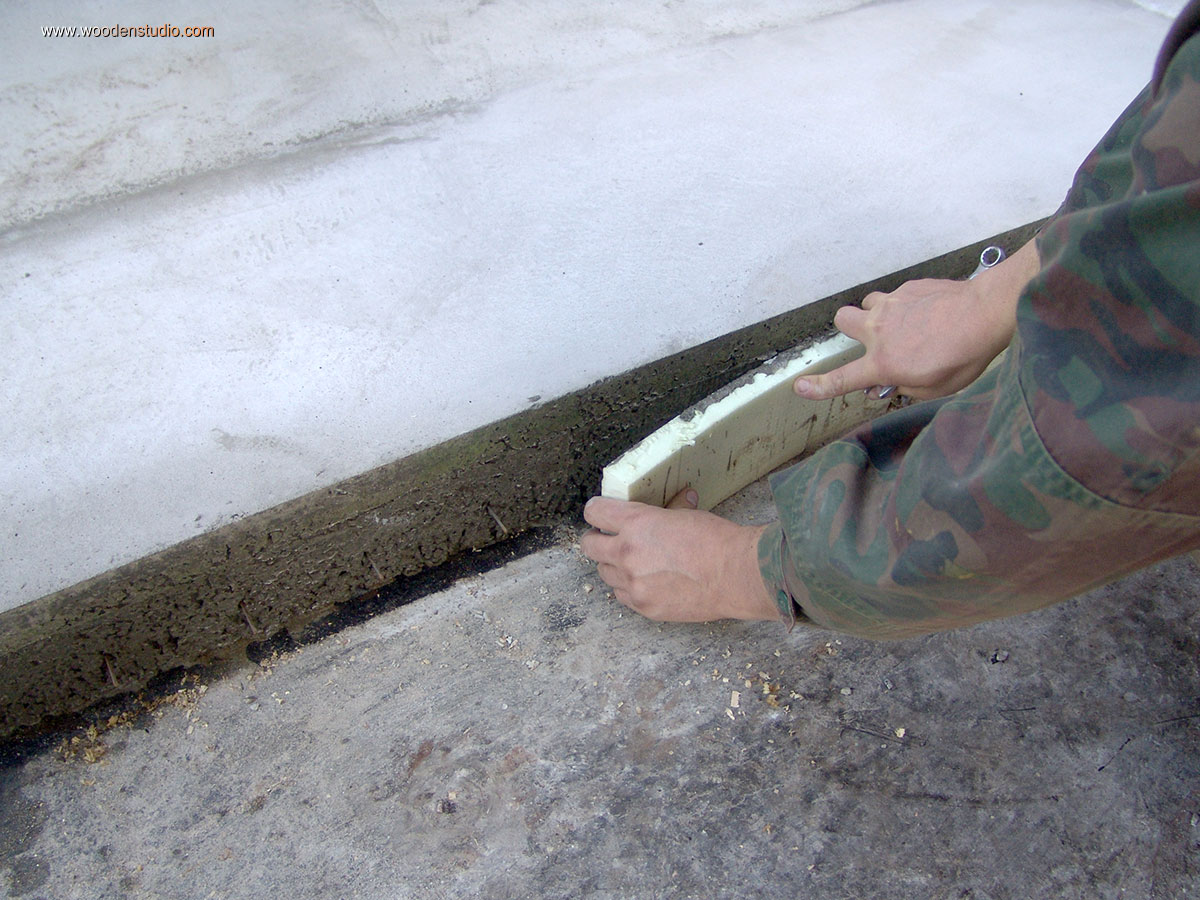

После застывания бетона и снятия опалубки, результат впечатляет. Бетон плотный, без внутренних полостей.
