Самодельная система компактного хранения корпусных струбцин BESSEY и других, от Дмитрия Довженко (DODG)

Вопрос оптимизации рабочего пространства в любой мастерской всегда актуален. В этой статье речь пойдет о корпусных струбцинах. Владельцы корпусных струбцин Bessey, да и других в том числе, так ли иначе сталкиваются с необходимостью компактного и удобного хранения последних.

Меня этот вопрос так же не обошел стороной, и вот пришло время реализовать задуманные идеи. Для начала изучил опыт других мастеров в реализации подобных систем. Примеры широко представлены на просторах сети интернет. Это различные кронштейны, полки, захваты, стойки и т.п.

Все они имеют одну общую черту — захват и фиксация струбцины непосредственно за зажимные губки. Такие конструкции привязаны к определенным размерам, и обязывают к ряду «паразитных» движений, что само по себе не продуктивно.

Для примера, сделал небольшой коллаж из подобных конструкций. (Изображение масштабируется)

Рассмотрим некоторые рабочие моменты и особенности подобных систем. При любой необходимости снять или повесить струбцину, предварительно надо поджать винт, во избежание произвольного соскальзывания поджимной щеки. Если этого не сделать, то при снятии подвижная щека будет произвольно сдвигаться вниз и ударять по руке, что не безопасно. Следовательно, надо придерживать щеку второй рукой, всегда зажимать винт, контролировать процесс и т.п. В любом случае работа одной рукой не совсем удобна.

Следующий момент — сама конструкция. Это может быть брусок или планка, на которые можно прижимать струбцины. Здесь постоянно прийдется крутить зажимной винт.
Если это планка с прорезями для входа штанги, то прорези ослабят конструкцию, особенно если она деревянная. Для этого потребуется слоеный материал (к примеру фанера).

Есть еще некоторые моменты, но мы не будем их рассматривать. В целом все системы работают и радуют своих владельцев. Ни в коем случае не хочу занизить их важность. Всего лишь предлагаю свой вариант, который в определенных условиях может оказаться более приемлемым.

Итак! Шиповой кронштейн для хранения корпусных струбцин. Своими руками, за 20 минут!

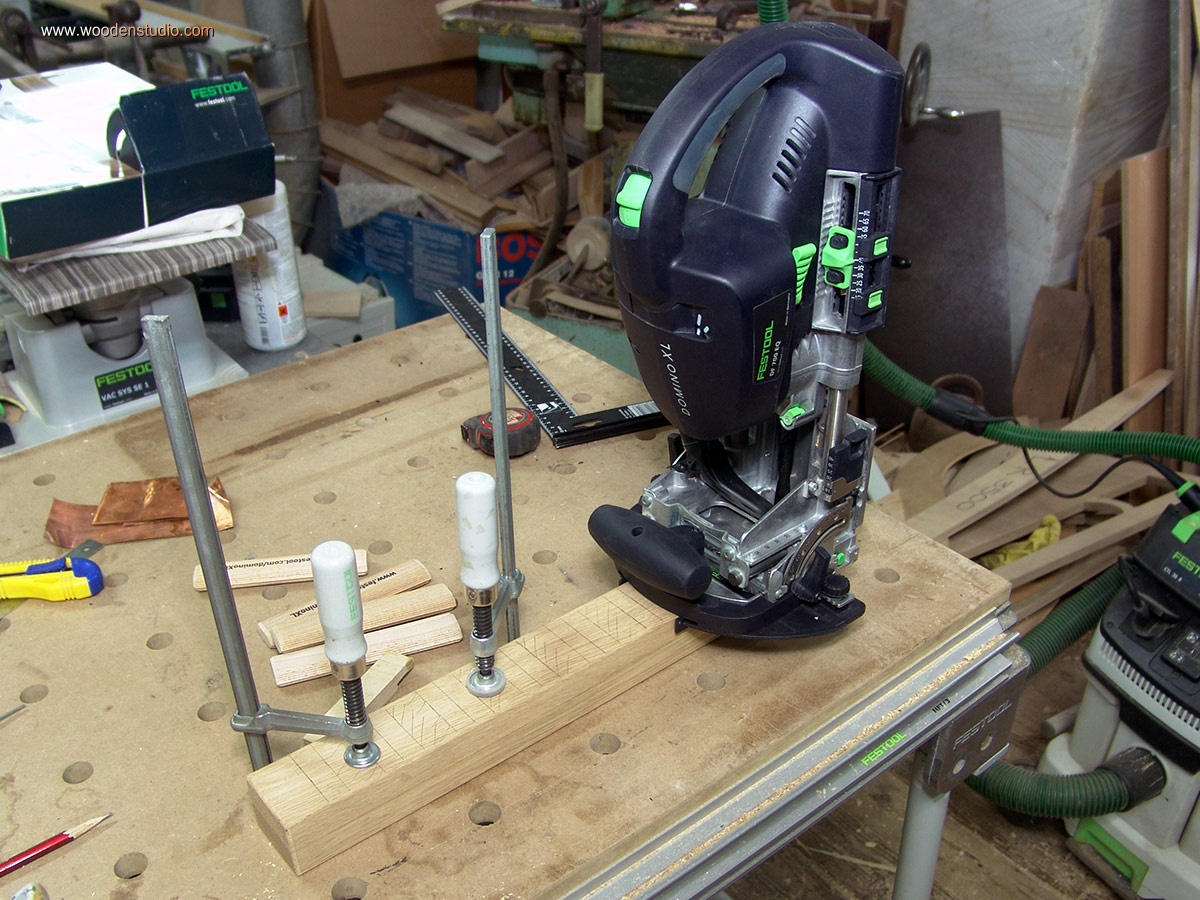

Для начала взял фактически произвольный брусок. Желательно из твердого материала: дуб, ясень, бук, орех и т.п. Затем наносим разметку под фрезерование поперечных пазов. В эти пазы в последствии будут вклеены буковые шипы. В своем случае шипы вклеивал толщиной 14 мм (соответствуют радиусу фрезы) пазово-дюбельного фрезера Domino XL DF 700 EQ.

Пазы размечаются парами. Расстояние между шипами каждой пары равно толщине штанги струбцины плюс +1 мм. Шаг между парами равен ширине щеки струбцины плюс +1 мм.

Уточнение.
Как показал опыт, здесь можно применить усредненное расстояние с приоритетом на ширину щеки струбцин.

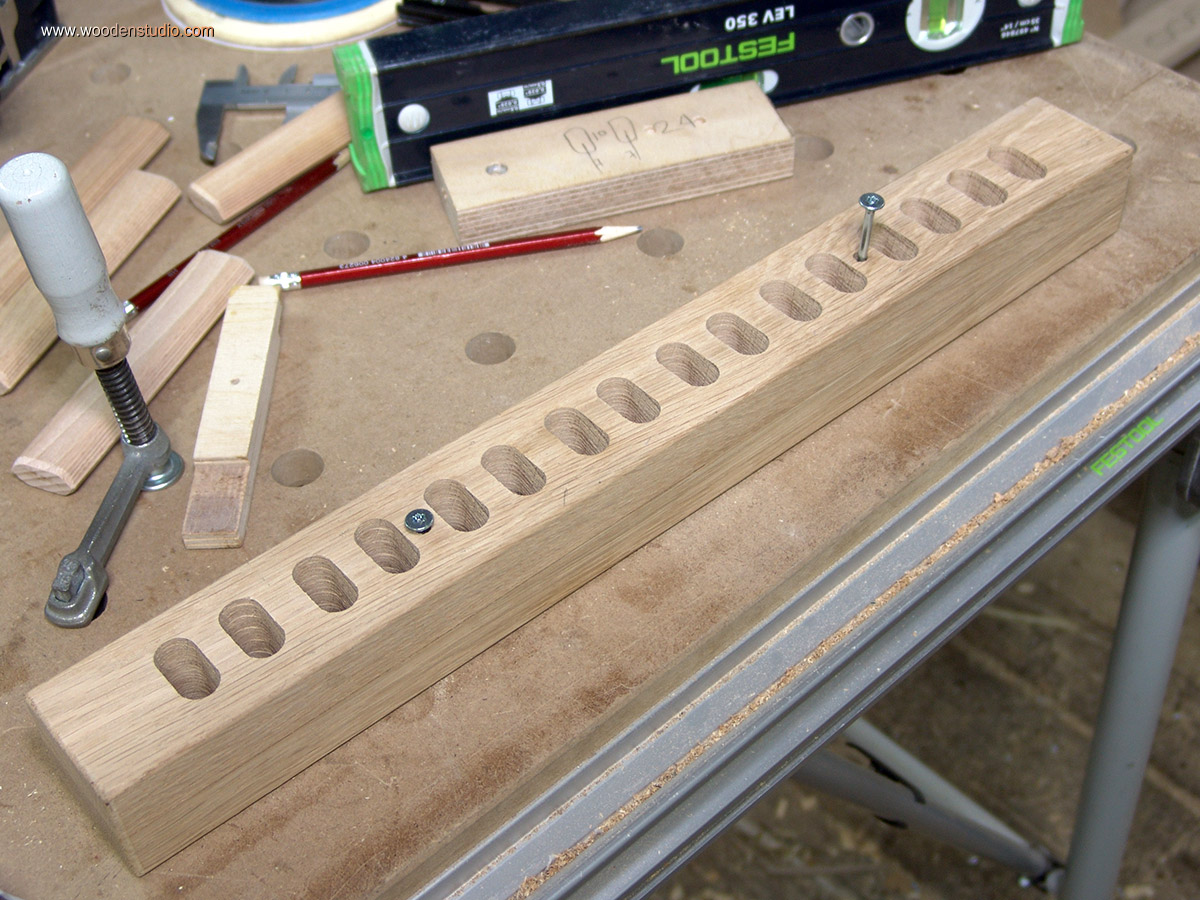

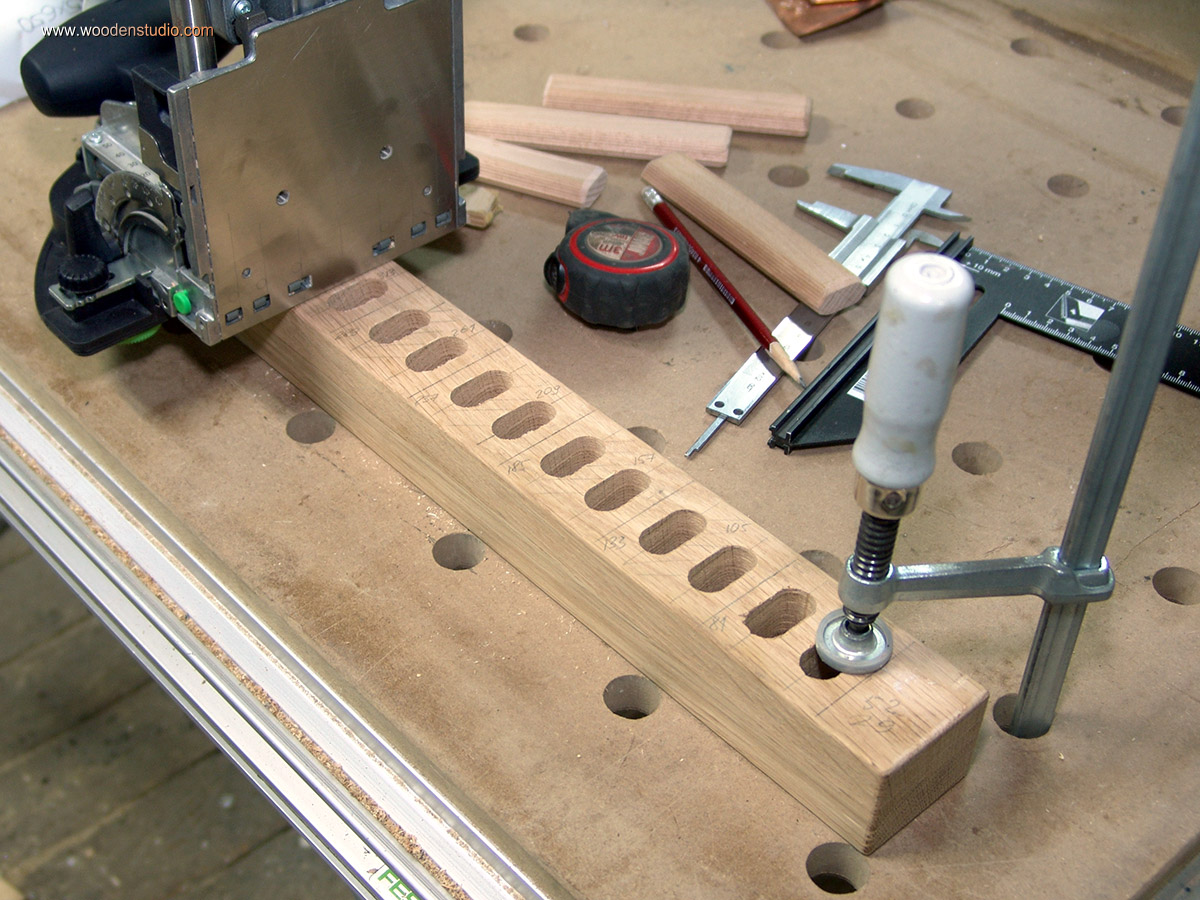

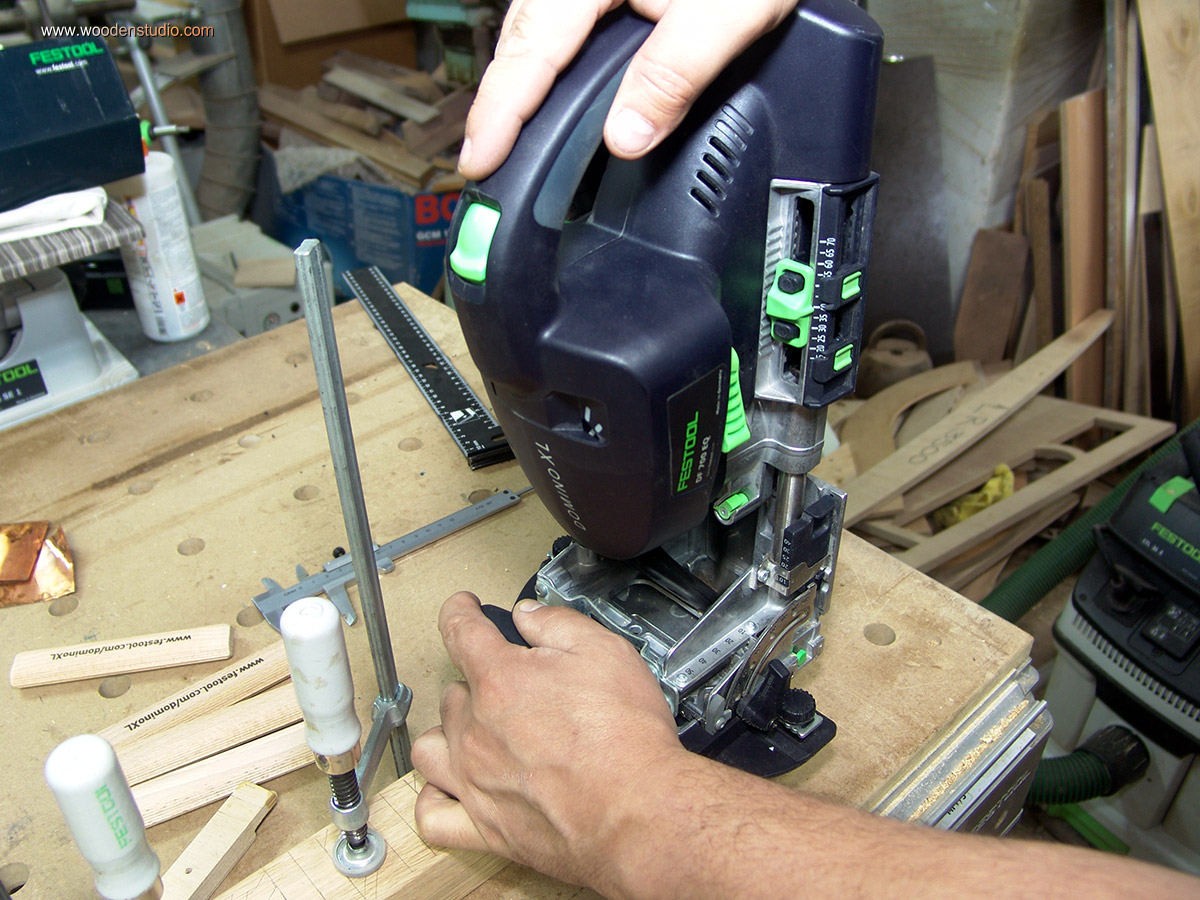

Теперь фрезеруем поперечные пазы глубиной приблизительно 30-40 мм. И не забываем засверлить пару крепежных отверстий для шурупов. По окончании придаем заготовке товарный вид вручную и шлифмашинкой.

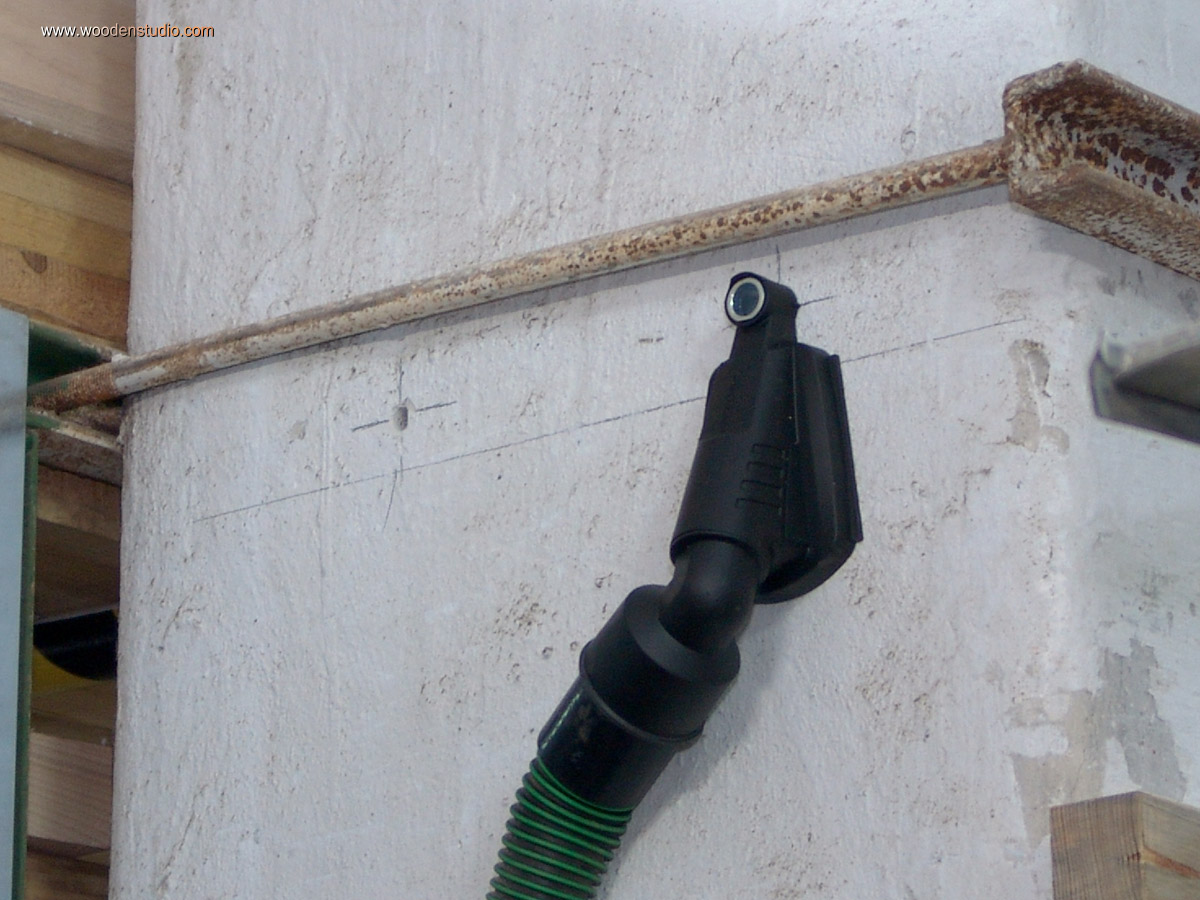

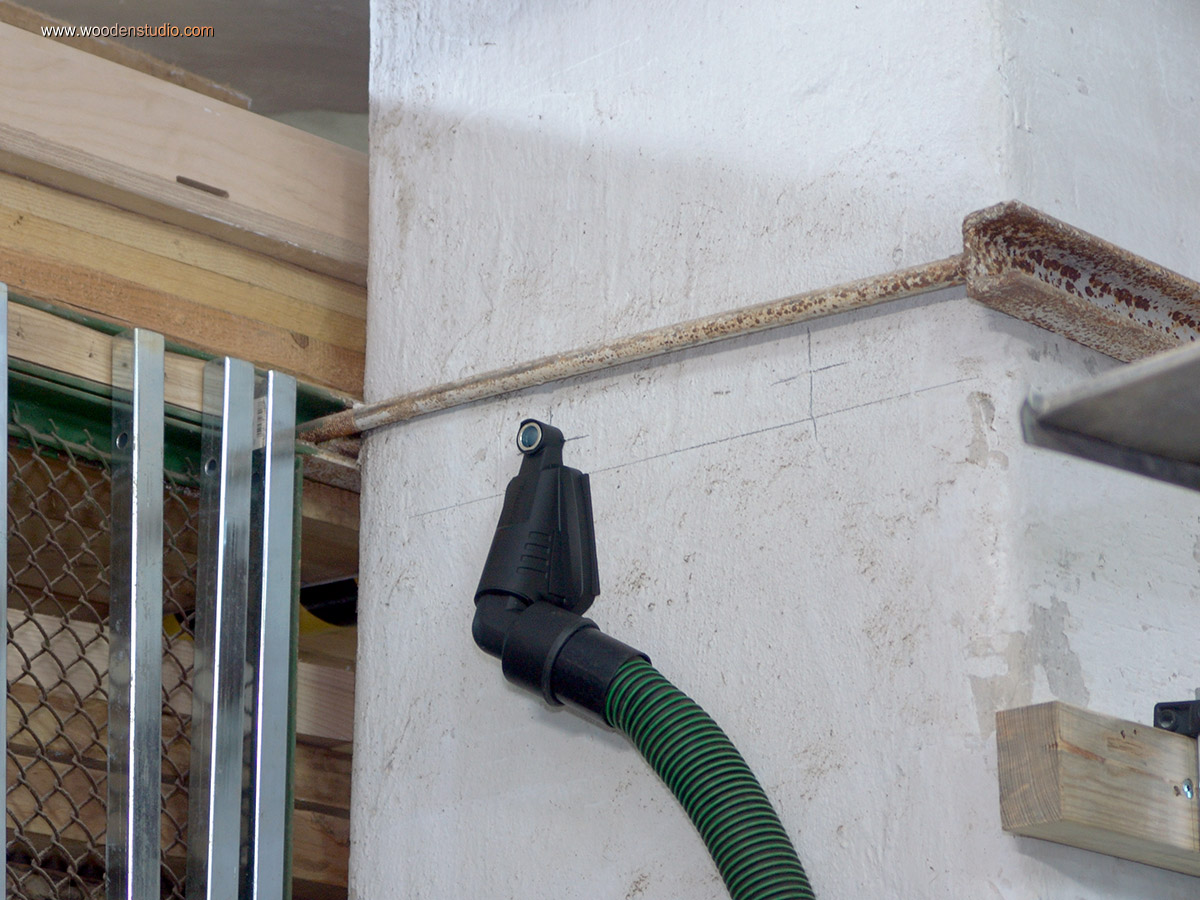

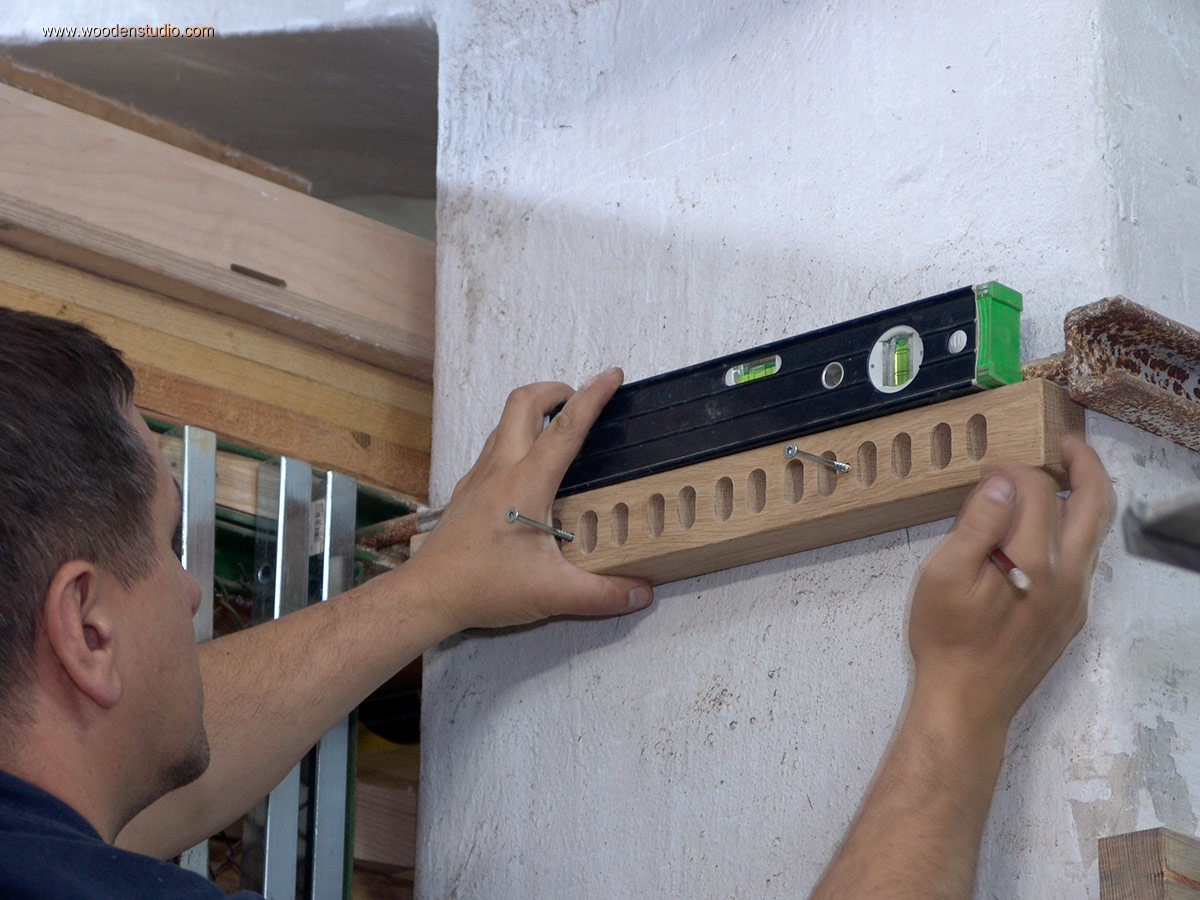

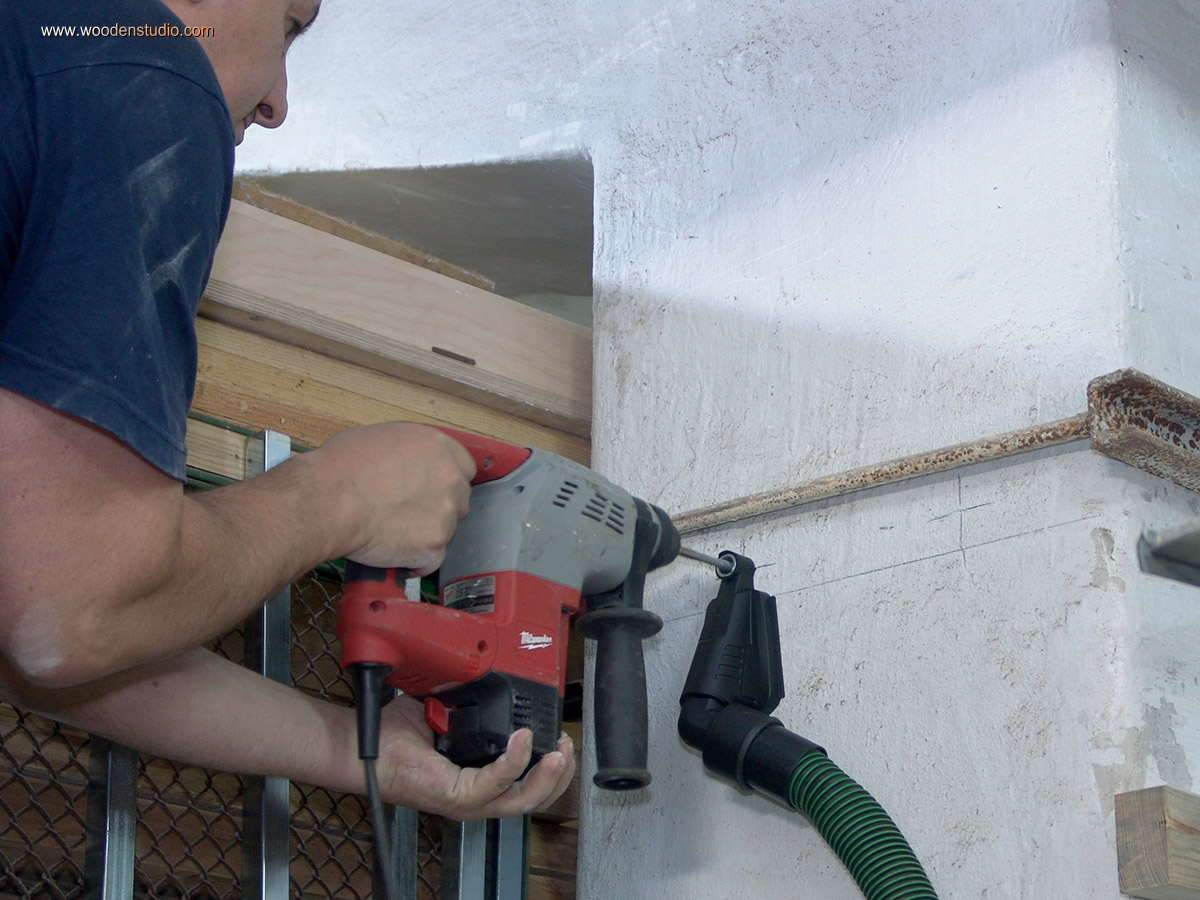

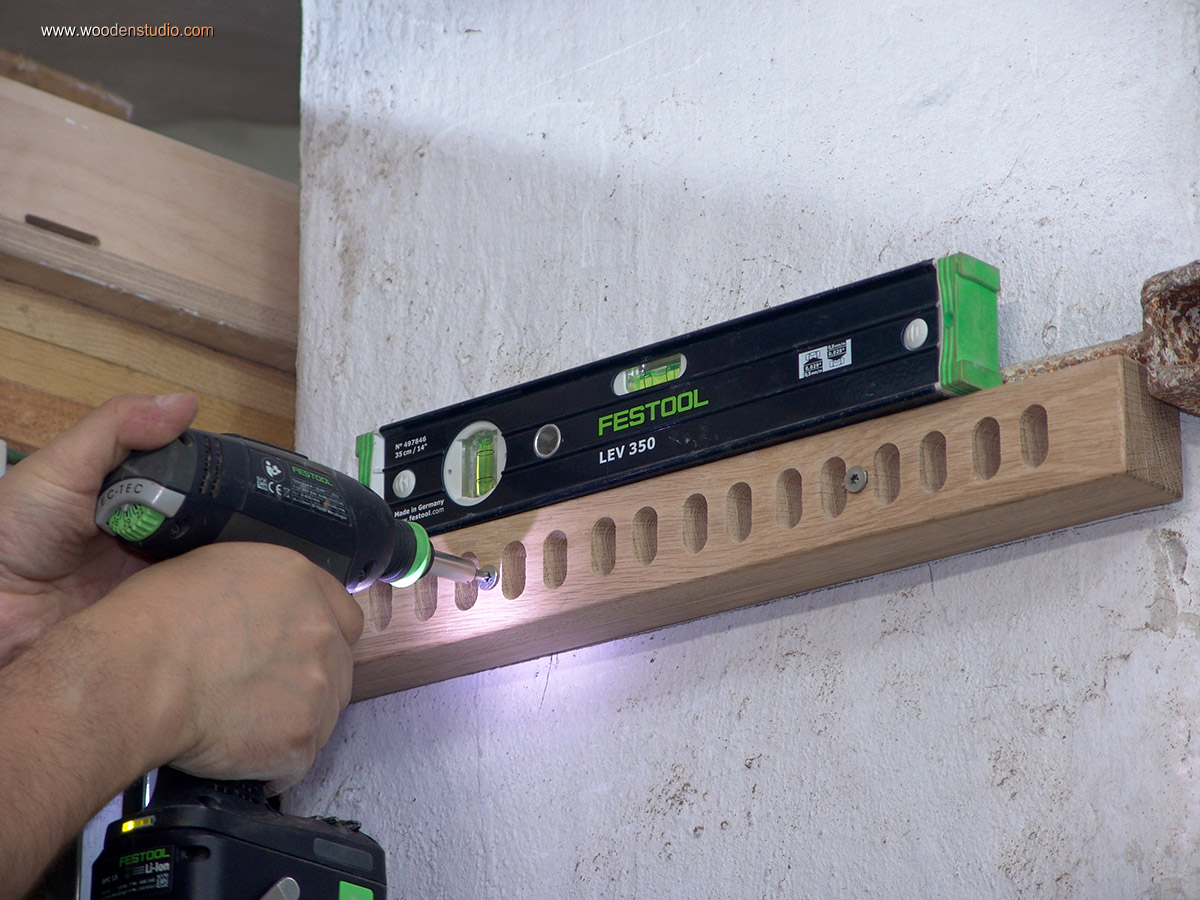

Готовый брусок прикладываем к месту крепления, размечаем места для отверстий. Затем бурим отверстия (если стена бетонная или кирпичная), вставляем дюбели и фиксируем брусок шурупами.

Внимание!
На первом этапе шуруп не пережимаем, достаточно небольшой фиксации.

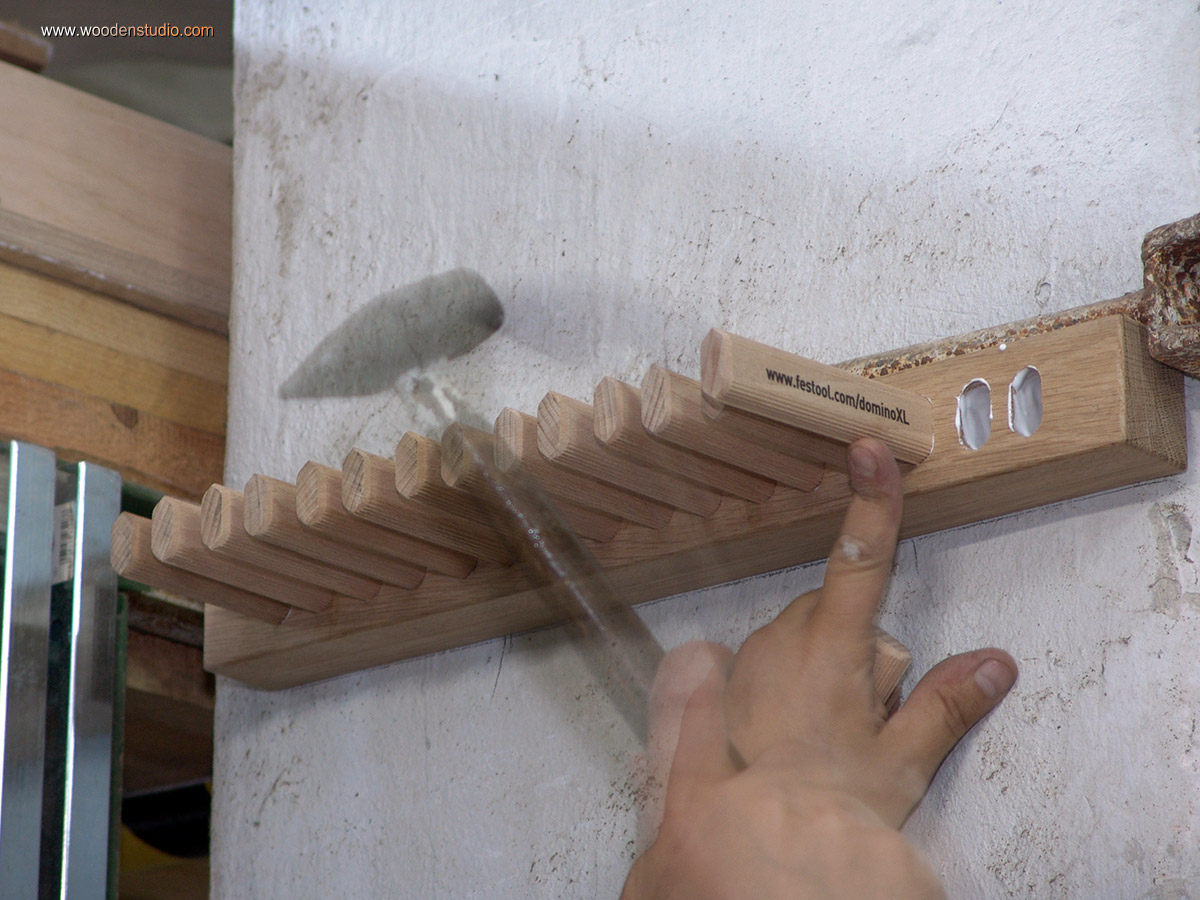

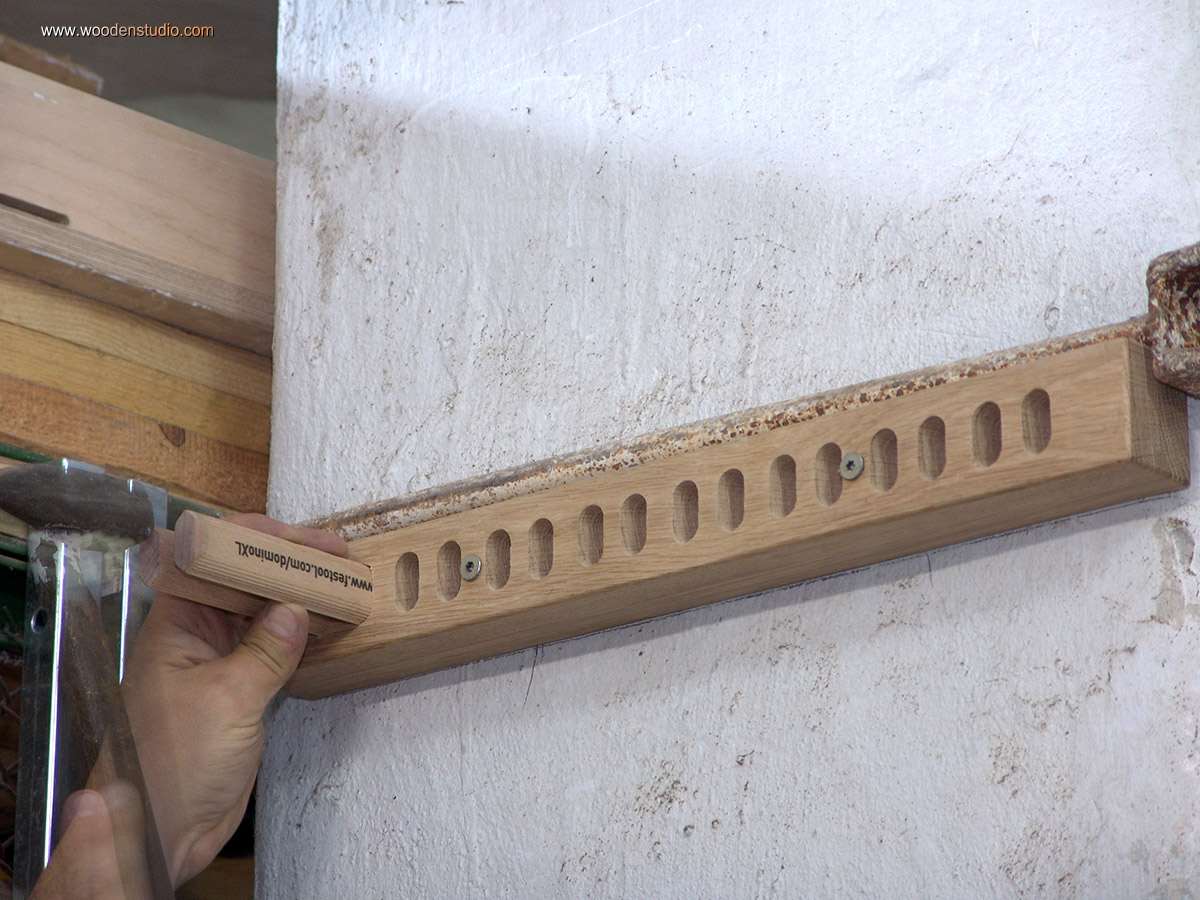

Затем заполняем пазы клеем и вставляем (при помощи молотка) шипы. Только теперь можно дожать шурупы к стене.

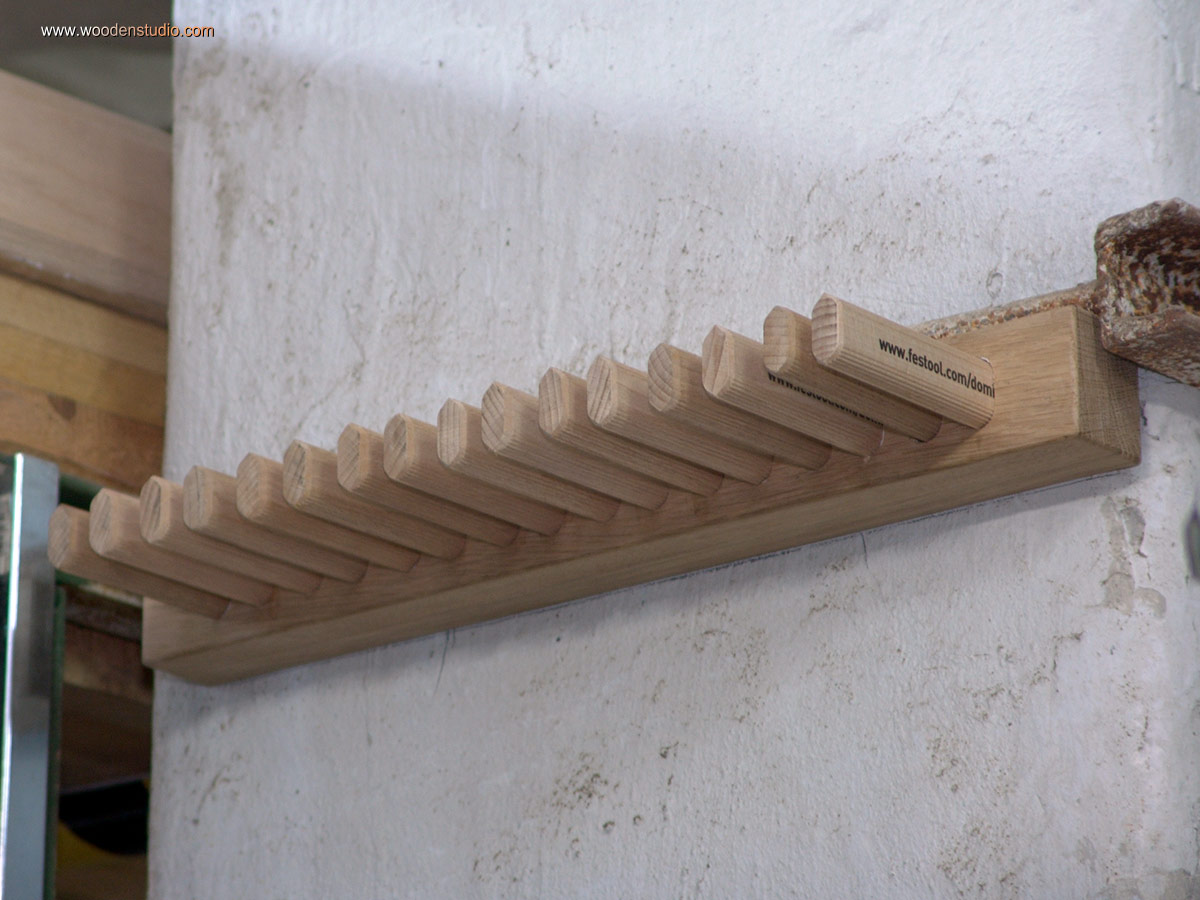

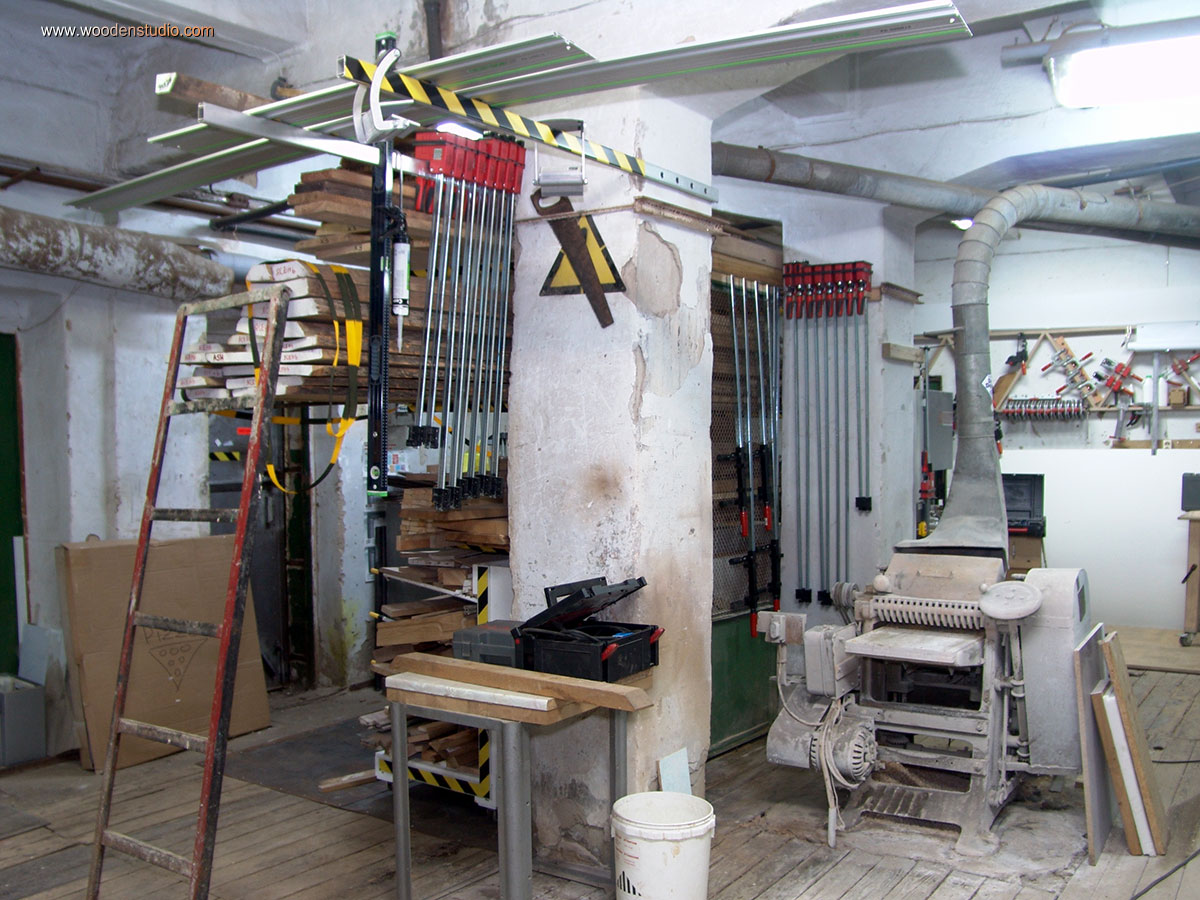

Что же в итоге получаем? Брусок с шипами, достаточно компактной конструкции. В отличии от пазованной доски, такая система выдержит значительно большие нагрузки без опасности расколоть основу. Ведь внутри пазов находится клей, который помимо шипа пропитал брусок изнутри. Можно провести классические испытания и разместить струбцины стандартно, «как у всех».

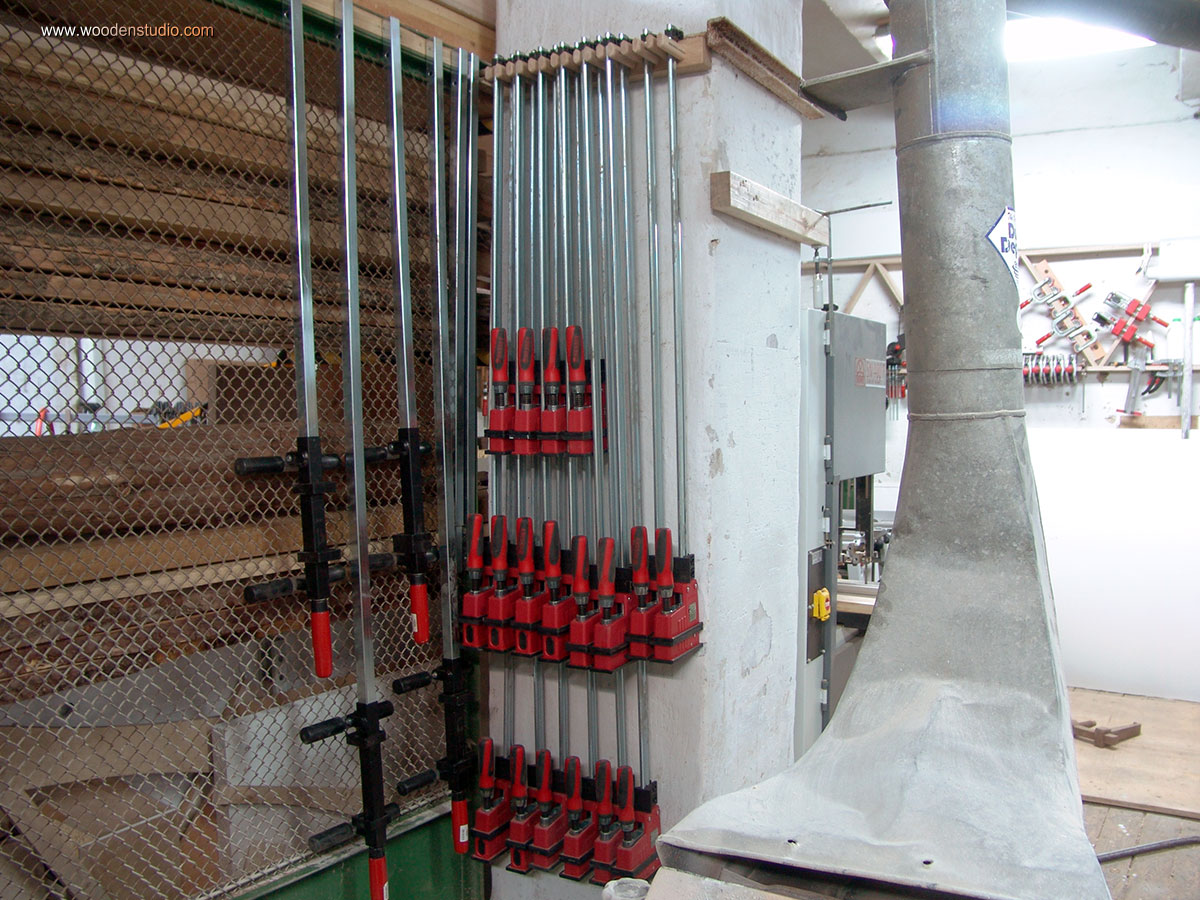

По сути ничего особенного не изменилось. Но! Если разместить струбцины особым образом, мы получим совершенно иную картину.

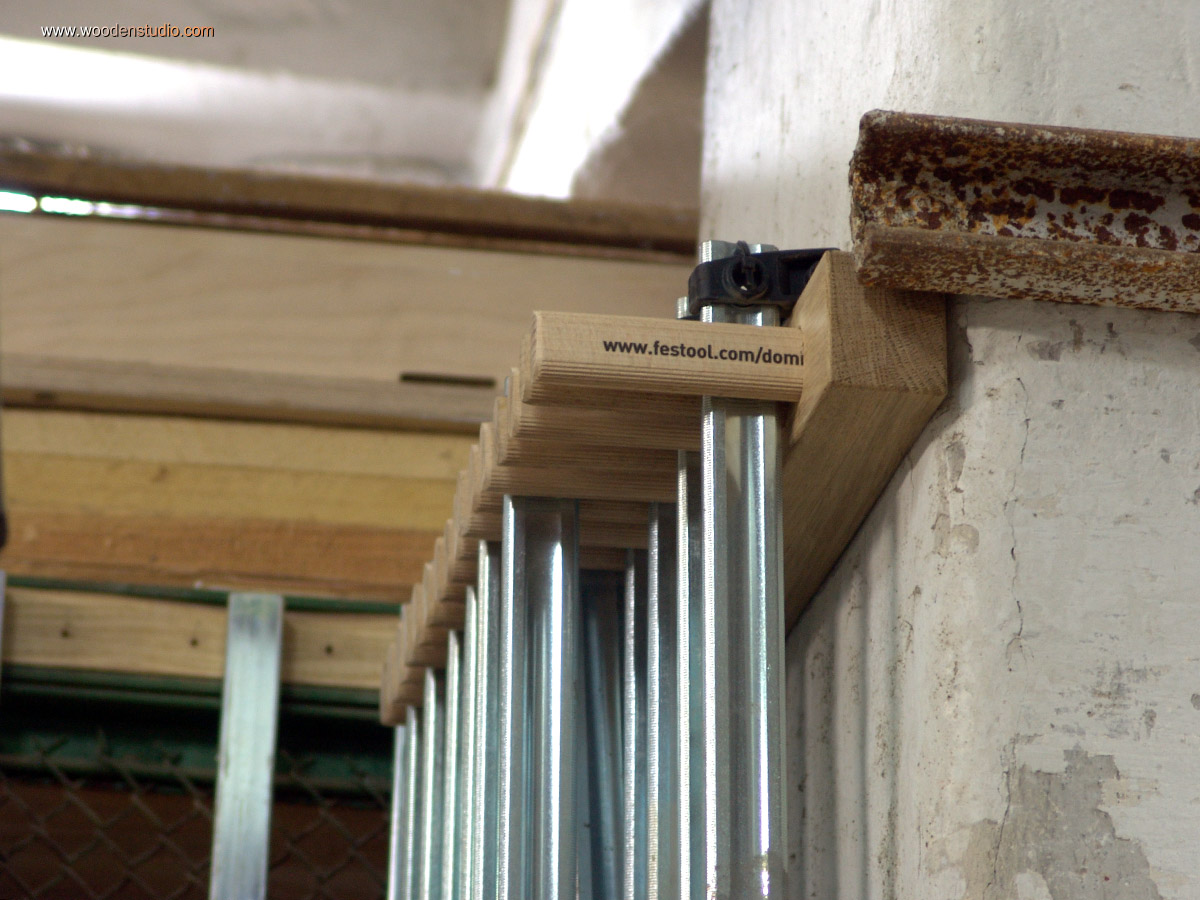

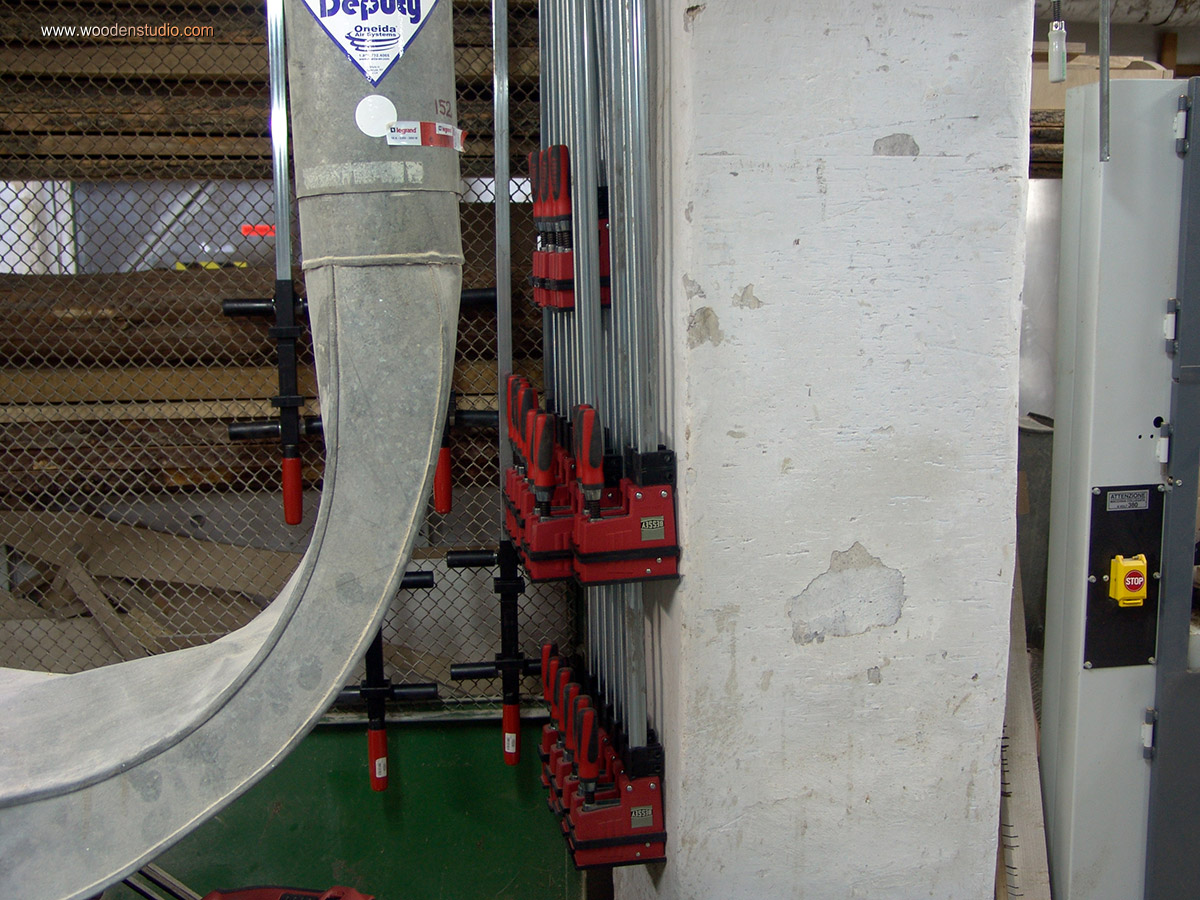

Теперь понятно, как на одном и том же месте количество размещенных струбцин может увеличиться в разы! При этом, в большинстве случаев, мы можем спокойно оперировать одной рукой, без каких либо неудобств.
